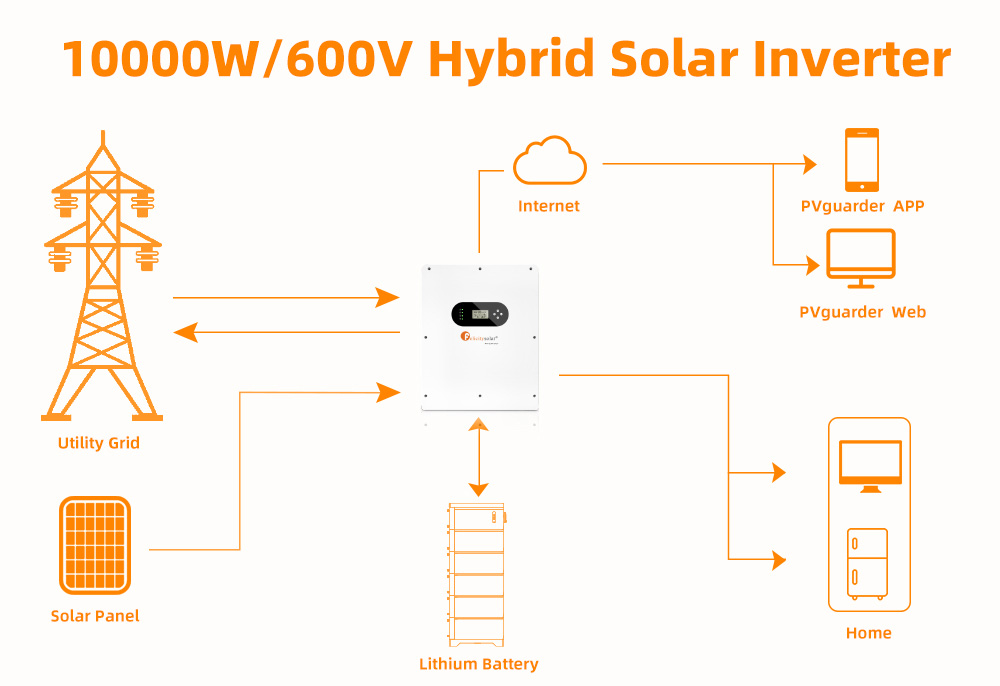

Die Hauptfunktion des Photovoltaik-Wechselrichters besteht darin, den vom Solarmodul erzeugten Gleichstrom in Wechselstrom umzuwandeln, der von Haushaltsgeräten verwendet wird. Es gibt zwei Typen: netzgekoppelte Wechselrichter und netzunabhängige Wechselrichter. Hohe Leistung und niedrige Kosten.
Der größte Unterschied des netzgekoppelten Wechselrichters besteht darin, dass er keinen Batteriespeicher nutzt (natürlich kann er auch mit Energiespeicherbatterien für teuren Strom verwendet werden), und der vom Solarmodul erzeugte Gleichstrom wird direkt durch den Wechselrichter in Wechselstrom umgewandelt und direkt an das öffentliche Stromnetz angeschlossen. Es gibt jedoch bestimmte Schwellenwerte, d. h. es muss den einschlägigen Vorschriften und Richtlinien des lokalen Stromnetzes entsprechen, andernfalls kann der Netzanschluss nicht bereitgestellt werden. Und wir haben Netzregulierung: VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1; Sicherheitsvorschriften: IEC 62109-1/2; IEC62040-1.

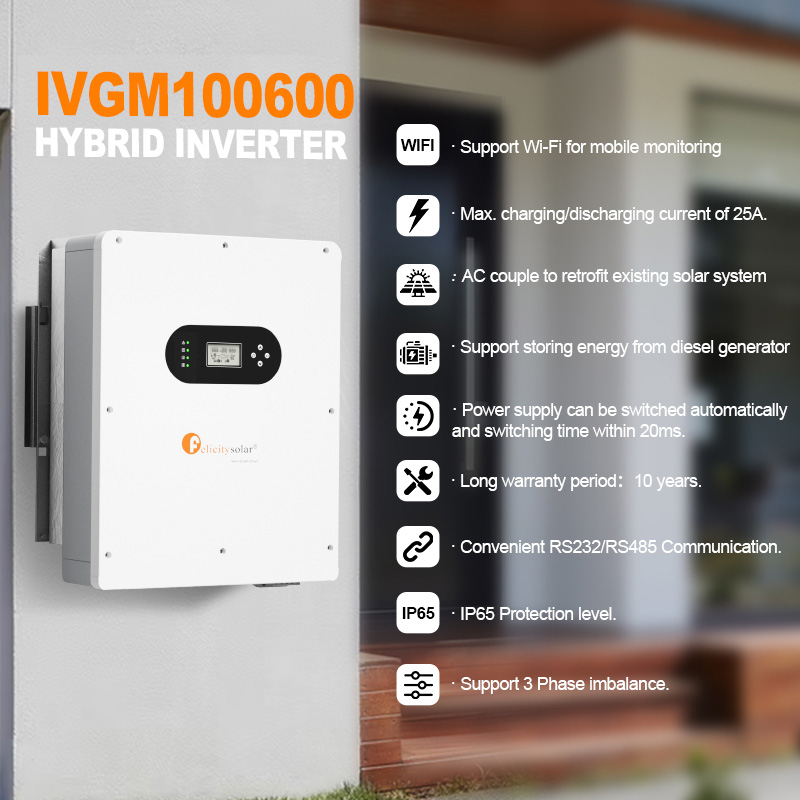

Produktvorteile:

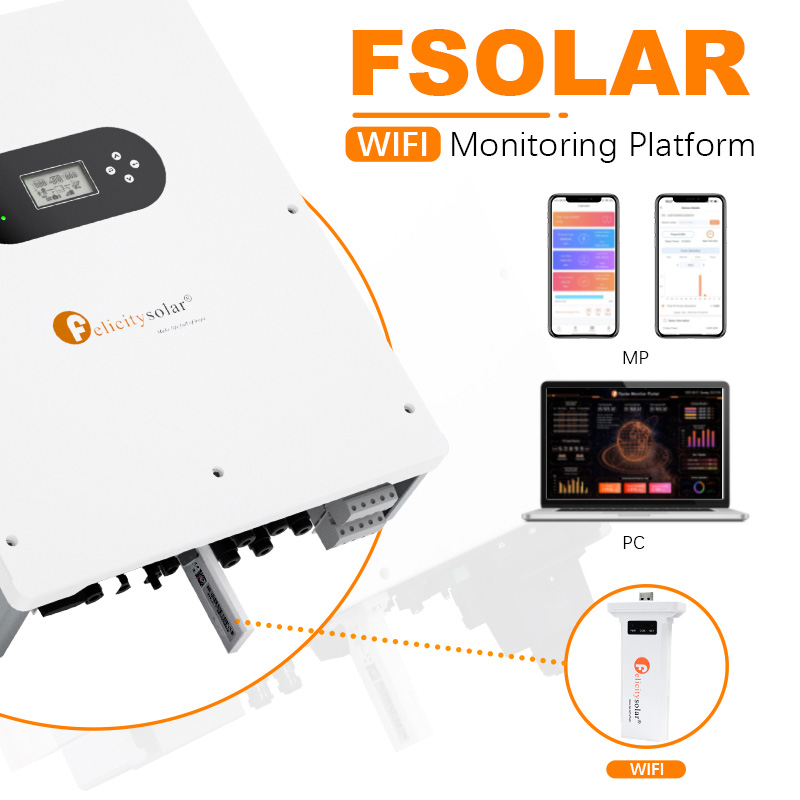

· Unterstützt Wi-Fi für die mobile Überwachung.
· Max. Lade-/Entladestrom von 25 A.
· AC-Kopplung zur Nachrüstung bestehender Solaranlagen.
· Unterstützt die Speicherung von Energie aus einem Dieselgenerator.
· Die Stromversorgung kann automatisch umgeschaltet werden und die Umschaltzeit beträgt 20 ms.
· Lange Garantiezeit: 10 Jahre.
· Bequeme RS232/RS485-Kommunikation.
· Schutzart IP65.
· Unterstützt 3-Phasen-Ungleichgewicht.
Datenblatt
VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1;
IEC 62109-1/2; IEC62040-1.
Modell
IVGM100600
Batterieeingangsdaten
Batteriespannungsbereich
180 V
~ 5
80 V
Max. Lade- und Entladestrom
25A
Max. Lade- und Entladeleistung
10000 W
Akku-Typ
Li-Ionen
/
Blei-Säure
DC-Eingangsdaten
（
PV-Seite
）
Max. empfohlene PV-Leistung
13000 W
Max. PV-Spannung
900 V
Startspannung
160 V
PV-Spannungsbereich
160 V bis 900 V
MPPT-Spannungsbereich
200 V bis 850 V
MPPT-Spannungsbereich für Volllast
450 V bis 850 V
Nennspannung
720 V
Max. Eingangsstrom
15A
/
1
5A
Max. Kurzschlussstrom
18A
/
18A
Anzahl der MPP-Tracker/Stränge pro MPP-Tracker
2/1
Netzdaten
Nominale Eingangsspannung
230 V AC/400
Vakuum
Eingangsspannungsbereich
184~ 264,5 V Wechselstrom
*
Nennnetzfrequenz
50/60 Hz
*
Max. Eingangsstrom
30A
Max. Ladestrom
25A
Max. AC-Ausgangsleistung
10000 W
AC-Ausgangsnennstrom
20A
Max. Ausgangsstrom
18A
Max. kontinuierlicher AC-Durchgang
30A
Leistungsfaktor
>
0
.
99
Verschiebungsleistungsfaktor
0,8führend
···0,8nacheilend
THDI
<3 %
AC-Ausgangsdaten (Sicherung)
Nennausgangsleistung
10000 VA
/
10000 W
Max. Ausgangsstrom
30A
Nenn-AC-Ausgangsspannung
230 V Wechselstrom
Nenn-AC-Ausgangsfrequenz
50
/
60 Hz
Effizienz
Max. Effizienz
97,60 %
Euro-Effizienz
97,00 %
MPPT-Effizienz
99,90 %
Allgemeine Daten
Betriebstemperaturbereich
- 25°C
~
60°C,
>
45°C Leistungsminderung
Schutzart
IP65
Relative Luftfeuchtigkeit
100 %
Kühlkonzept
Natur
Höhe
2000 m
Kommunikation
RS232
/
RS485
BMS-Kommunikation
DÜRFEN
/
RS485
Monitormodul
W-lan
/
GPRS
Anzeige
LCD+LED
Installationsstil
Wandmontage
Garantie
10 Jahre
Netzregulierung
Sicherheitsvorschriften
EMV
EN6 10 00-6-1
.
EN61000-6-3
Nettogewicht (KG)
36,2 kg
Bruttogewicht (KG)
41,5 kg

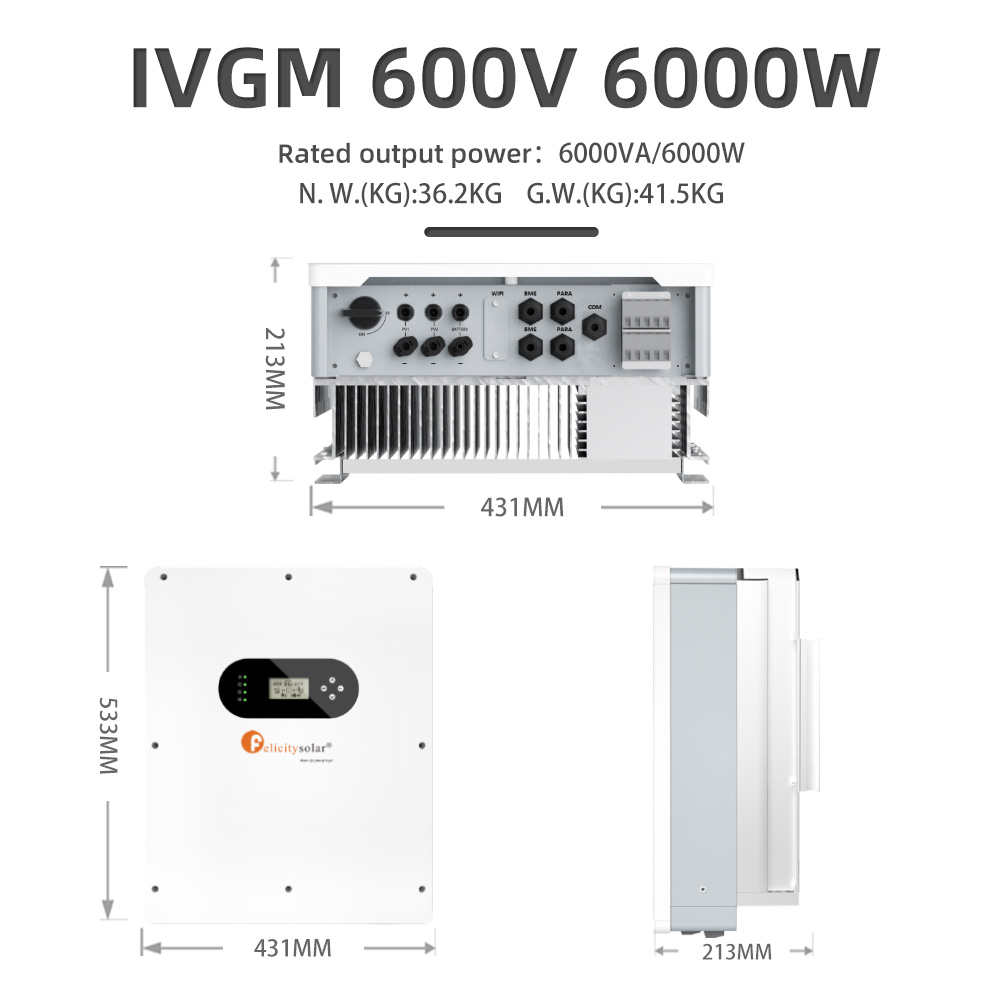

Produktabmessungen (MM)
533
*
431
*
213
Verpackungsabmessung (MM)
635
*
533
*
321

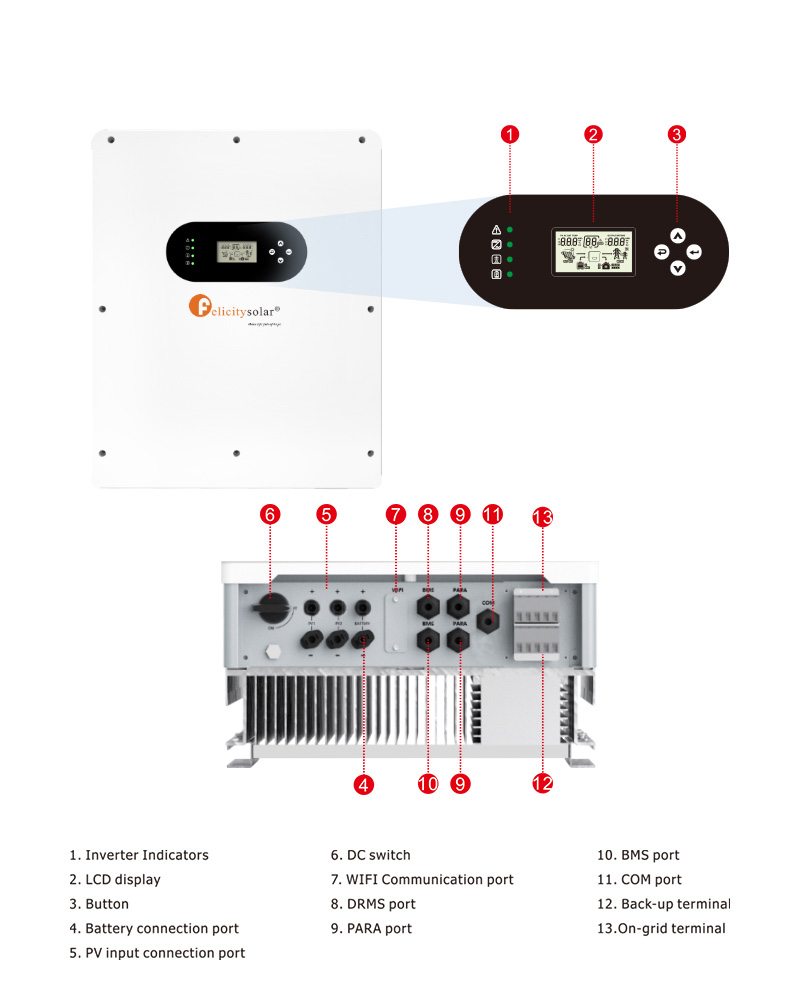

Produktdetails
Anfrage
1.Wie wählt man einen geeigneten Wechselrichter aus?
Wenn es sich bei Ihrer Last um ohmsche Lasten wie Glühbirnen handelt, können Sie einen modifizierten Wellenwechselrichter wählen. Bei induktiven und kapazitiven Lasten empfehlen wir jedoch die Verwendung eines reinen Sinuswellen-Wechselrichters.
2.Wie wähle ich die Größe des Wechselrichters aus?
Verschiedene Lasttypen benötigen unterschiedlich viel Strom. Sie können die Lastleistungswerte anzeigen, um die Größe des Wechselrichters zu bestimmen.
3.Wie berechnet man die Auslastung der Betriebsstunden, die eine Konfiguration der Batteriegröße erfordert?
Wir haben normalerweise eine Formel zur Berechnung, aber diese ist nicht hundertprozentig genau, da auch der Zustand der Batterie eine Rolle spielt. Die alten Batterien haben einen gewissen Verlust, daher ist dies nur ein Referenzwert:
Betriebsstunden = Batteriekapazität * Batteriespannung * 0,8/Lastleistung (H = AH * V * 0,8/W)
