Produktvorteile:
· Unterstützt Wi-Fi für die mobile Überwachung.
· 48-V-Niederspannungsbatterie, Transformator-Isolationstopologie.
· Max. Lade-/Entladestrom von 100 A.
· AC-Kopplung zur Nachrüstung bestehender Solaranlagen.
· Unterstützt die Speicherung von Energie aus einem Dieselgenerator.
· Die Stromversorgung kann automatisch umgeschaltet werden.
· Lange Garantiezeit: 10 Jahre.
· Bequeme RS232/RS485-Kommunikation.
· Schutzart IP65.
Datenblatt
Modell
IVGM4648-LS
IVGM5048-LS
Batterieeingangsdaten
Batteriespannungsbereich
40 V bis 60 V
Max. Aufladung
Und
Entladestrom
100A/100A
Max.
Laden
Und
Entladen
Leistung
4600 W
4600 W
Akku-Typ
Li-Ionen/Blei-Säure
DC-Eingangsdaten (PV-Seite)
Max. empfohlene PV-Leistung
6000 W
6500 W
Max. PV-Spannung
550 V
Startspannung
130 V
PV-Spannungsbereich
90 V bis 550 V
MPPT-Spannungsbereich
100 V bis 500 V
MPPT-Spannungsbereich für Volllast
200 V bis 500 V
200 V bis 500 V
Nennspannung
360 V
Max. Eingangsstrom
15A/15A
Max. Kurzschlussstrom
18A/18A
Anzahl MPP-Tracker / Strings pro MPP-Tracker
2/1
Netzdaten
Nominale Eingangsspannung
230 V Wechselstrom
Eingangsspannungsbereich
184~264,5 V Wechselspannung*
Nennnetzfrequenz
50/60 Hz*
Max. Eingangsstrom
40A
Max. Ladestrom
100A
Max. AC-Ausgangsleistung
4600 W
5000 W
AC-Ausgangsnennstrom
20A
24,5 A
Max. Ausgangsstrom
25A
>0,99
Max. kontinuierlicher AC-Durchgang
30A
Leistungsfaktor
>0,99
Verschiebungsleistungsfaktor
0,8 voreilend…0,8 nacheilend
THDI
<3 %
AC-Ausgangsdaten (Sicherung)
Nennausgangsleistung
4600 VA/4600 W
5000 VA/5000 W
Max. Ausgangsstrom
30A
Nenn-AC-Ausgangsspannung
230 V Wechselstrom
Nenn-AC-Ausgangsfrequenz
50/60 Hz
Effizienz
Max. Effizienz
97,60 %
Euro-Effizienz
97,00 %
MPPT-Effizienz
99,90 %
Allgemeine Daten
Betriebstemperaturbereich
–
25°C~60°C,>45℃ Leistungsminderung
Schutzart
IP65
Relative Luftfeuchtigkeit
100 %
Kühlkonzept
Natur
Höhe
2000 m
Kommunikation
RS232/RS485
BMS-Kommunikation
CAN/RS485
Monitormodul
WLAN/GPRS
Anzeige
LCD+LED
Installationsstil
Wandmontage
Garantie
10 Jahre

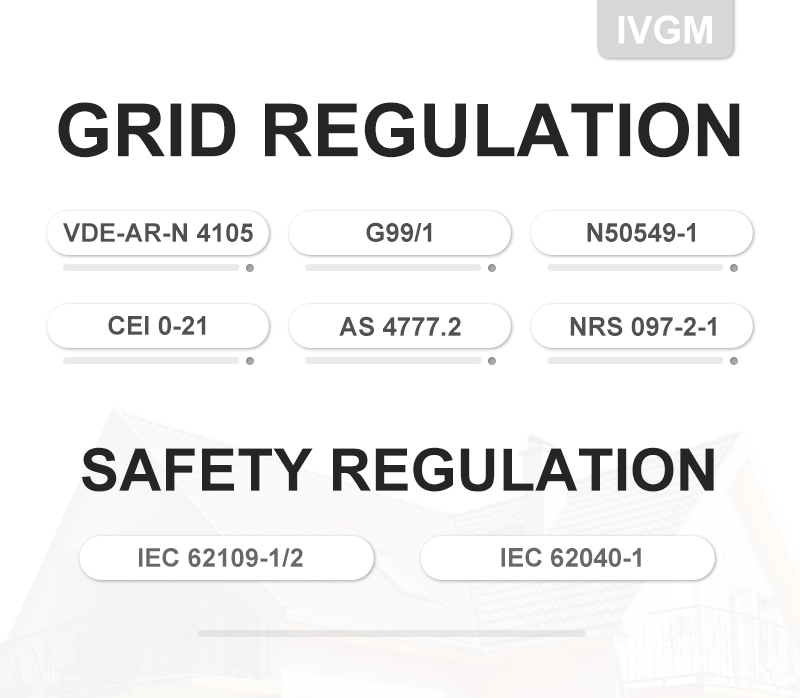

Netzregulierung
VDE-AR-N
4105; G99/1; EN50549-1;
CEI
0-21;
ALS
4777,2;
NRS
097-2-1;
Sicherheitsvorschriften
IEC
62109-1/2
，
IEC
62040-1
EMV
EN61000-6-1
，
EN61000-6-3
Nettogewicht (KG)
34,2 kg
Bruttogewicht (KG)
38,6 kg

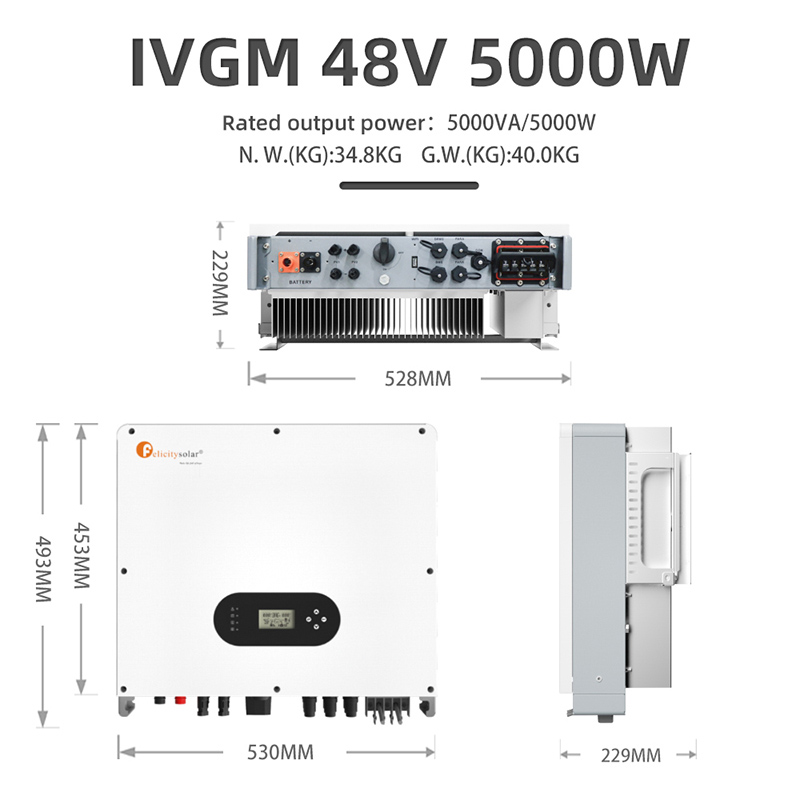

Produktabmessungen (MM)
493*530*203
Verpackungsabmessung (MM)
632*585*315

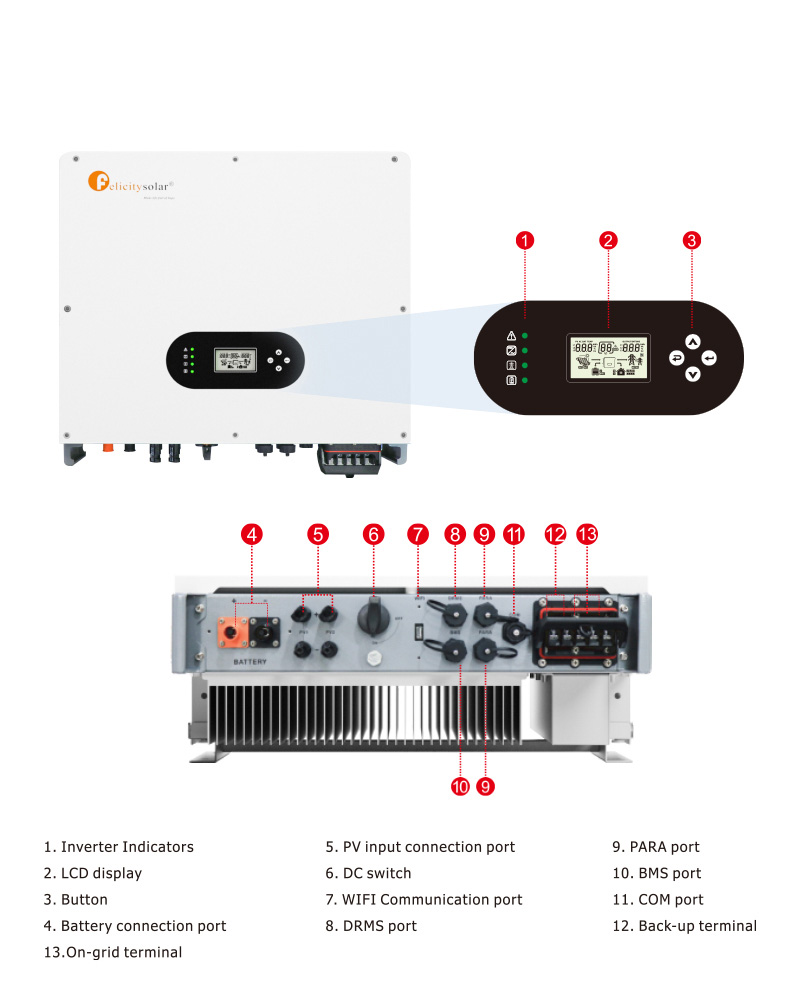

Produktdetails
Anfrage
1.Wie wählt man einen geeigneten Wechselrichter aus?
Wenn es sich bei Ihrer Last um ohmsche Lasten wie Glühbirnen handelt, können Sie einen modifizierten Wellenwechselrichter wählen. Bei induktiven und kapazitiven Lasten empfehlen wir jedoch die Verwendung eines reinen Sinuswellen-Wechselrichters.
2.Wie wähle ich die Größe des Wechselrichters aus?
Verschiedene Lasttypen benötigen unterschiedlich viel Strom. Sie können die Lastleistungswerte anzeigen, um die Größe des Wechselrichters zu bestimmen.
3.Wie berechnet man die Auslastung der Betriebsstunden, die eine Konfiguration der Batteriegröße erfordert?
Wir haben normalerweise eine Formel zur Berechnung, aber diese ist nicht hundertprozentig genau, da auch der Zustand der Batterie eine Rolle spielt. Die alten Batterien haben einen gewissen Verlust, daher ist dies nur ein Referenzwert:
Betriebsstunden = Batteriekapazität * Batteriespannung * 0,8/Lastleistung (H = AH * V * 0,8/W)
