2. HVC-BCU ist der Controller des gesamten Systems, daher muss jedes System über eine HVC-BCU verfügen.
3. Unser System besteht aus mindestens 1 HVC-BMU + 1 HVC-BCU und bis zu 5 HVC-BMU + 1
HVC-BCU.
Batte Spezifikationen des ry-Moduls
| Spezifikationen für HVC-BMU | |
| Batteriemodul | HVC-BMU |
| Gesamtenergie [Kwh] | 5.12 |
| Nennspannung [V] | 102,4 |
| MAX. Ladespannung [V] | 115,2 |
| MIN. Entladespannung [V] | 96 |
| Max. Ladestrom [A] | 30 |
| Max. Entladestrom [A] | 30 |
| Kommunikation | CAN, RS485 |
| Schutzart des Gehäuses | IP65 |
| Arbeitstemperaturbereich [℃] | -10 ~ 50 |
| Zykluslebensdauer | >6000 Zyklen bei 80 % DOD/25 °C |
| Nettogewicht (KG) | 51 |
| Bruttogewicht (KG) | 54 |
| Produktabmessungen (MM) | 600*370*210 |
| Verpackungsabmessung (MM) | 712*482*328 |
Spezifikationen für HVC-BCU
Modell Nr.
HVC-BCU
Betriebsspannungsbereich (V)
80-576
Max. Lade-/Entladestrom (A)
30
Gesamtspannungsmessgenauigkeit
±1,0 % FSR
Kommunikation
CAN, RS485
Verfügbarer Soc-Bereich
10 % bis 100 %
Lade-/Entladeeffizienz (%)
>98
Arbeitstemperaturbereich [℃]
-10 ~ 50
Schutzart des Gehäuses
IP65
Nettogewicht (KG)
12
Bruttogewicht (KG)
24,5
Produktabmessungen (MM)
600*370*200
Verpackungsabmessung (MM)
712*482*403

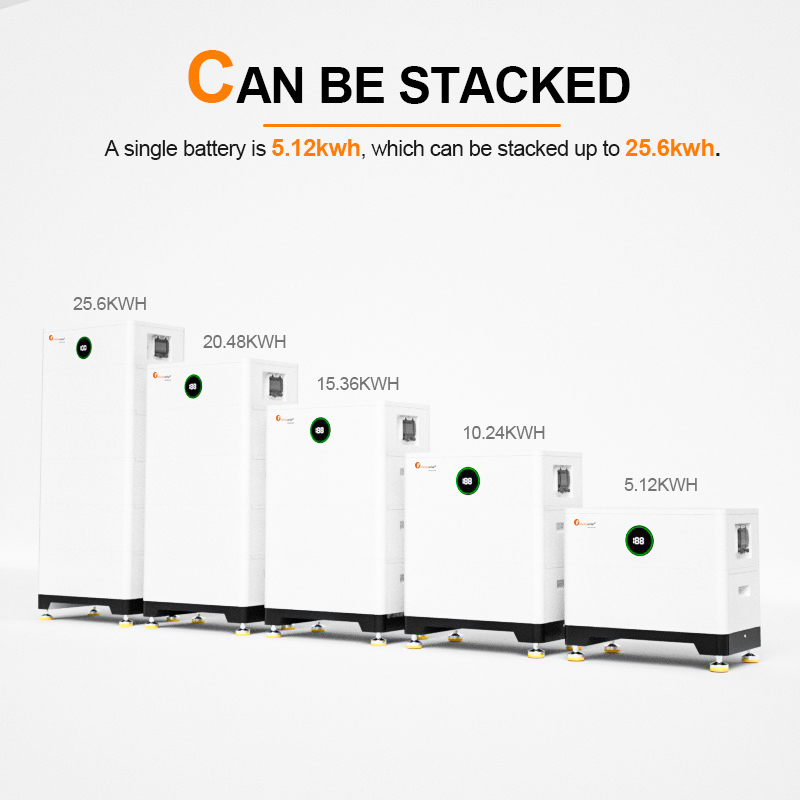

Spezifikationen für das Batteriesystem
BATTERIESYSTEM
HVC 5.1
HVC 10.2
HVC 15.4
HVC 20.5
HVC 25.6
Batteriemodul
HVC-BMU (5,12 kWh, 102,4 V)
Anzahl der Module
1
2
3
4
5
Gesamtenergie [Kwh]
5.12
10.24
15.36
20,48
25,6
Nutzbare Energie [kWh] (90%DOD)
4.6
9.2
13.8
18.4
23
Nennspannung [V]
102,4
204,8
307,2
409,6
512
MAX. Ladespannung [V]
115,2
230,4
345,6
460,8
576
MIN. Entladespannung [V]
96
192
288
384
480
Gewicht [Kg]
51
102
153
204
255

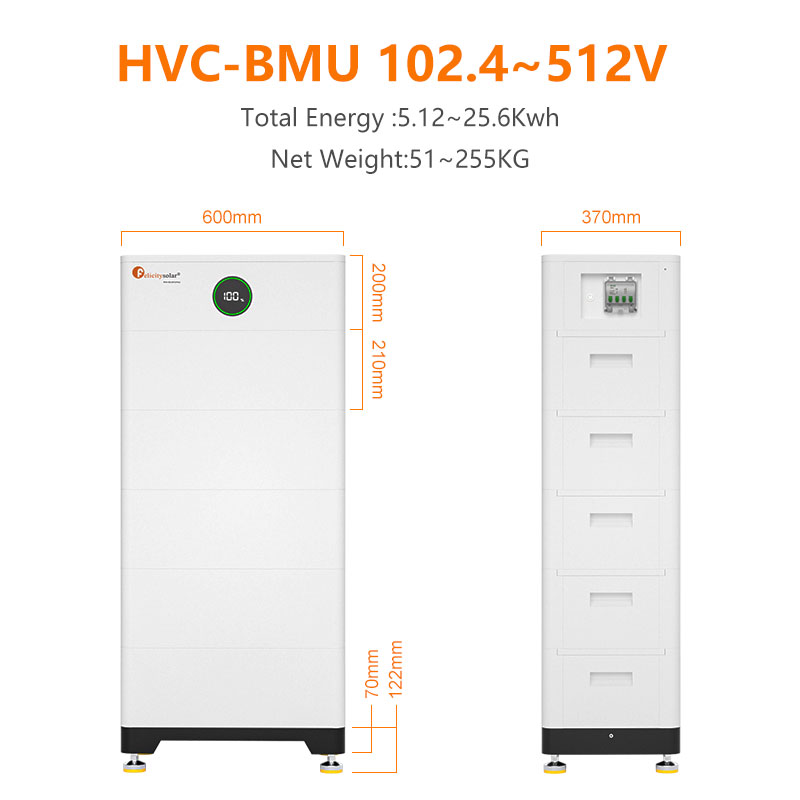

Abmessungen [B x T x H, mm]
600/370/(322+210xN)
Max. Ladestrom [A]
30
Max. Entladestrom [A]
30
Kommunikation
CAN,R485
Schutzart des Gehäuses
IP65
Arbeitstemperaturbereich [℃]
-10 bis 50
Die Batterien sind mit mehreren Schutzsystemen ausgestattet, um den sicheren Betrieb des Systems zu gewährleisten.
Zu den Schutzsystemen gehören unter anderem:
• Wechselrichter-Schnittstellenschutz: Überspannung, Überstrom, externer Kurzschluss, Verpolung, Erdung
Fehler, Übertemperatur, Einschaltstrom.
• Batterieschutz: Interner Kurzschluss, Überspannung, Überstrom, Übertemperatur, Unterspannung Die Batterie
Das System verfügt über die folgende Schnittstelle, um eine effiziente Verbindung und einen effizienten Betrieb zu ermöglichen
Anfrage
1.Wie wählt man einen geeigneten Wechselrichter aus?
Wenn es sich bei Ihrer Last um ohmsche Lasten wie Glühbirnen handelt, können Sie einen modifizierten Wellenwechselrichter wählen. Bei induktiven und kapazitiven Lasten empfehlen wir jedoch die Verwendung eines reinen Sinuswellen-Wechselrichters.
2.Wie wähle ich die Größe des Wechselrichters aus?
Verschiedene Lasttypen benötigen unterschiedlich viel Strom. Sie können die Lastleistungswerte anzeigen, um die Größe des Wechselrichters zu bestimmen.
3.Wie berechnet man die Auslastung der Betriebsstunden, die eine Konfiguration der Batteriegröße erfordert?
Wir haben normalerweise eine Formel zur Berechnung, aber diese ist nicht hundertprozentig genau, da auch der Zustand der Batterie eine Rolle spielt. Die alten Batterien haben einen gewissen Verlust, daher ist dies nur ein Referenzwert:
Betriebsstunden = Batteriekapazität * Batteriespannung * 0,8/Lastleistung (H = AH * V * 0,8/W)
