Einführung:
Kurze Einführung: Ein MPPT (Maximum Power Point Tracking) oder Maximum Power Point Tracker ist ein elektronischer Gleichstrom-Gleichstrom-Wandler, der die Übereinstimmung zwischen der Solaranlage (PV-Module) und der Batteriebank bzw. dem Stromnetz optimiert. Vereinfacht ausgedrückt wandelt er eine Gleichstromausgabe mit höherer Spannung von Solarmodulen (und einigen Windgeneratoren) auf die niedrigere Spannung um, die zum Laden der Batterien erforderlich ist.
Im Vergleich zu herkömmlichen PWM-Controllern erhöht die MPPT-Technologie die Ladeeffizienz um bis zu 20 % und verringert potenziell die benötigte Leistung der Solaranlage
Datenblatt

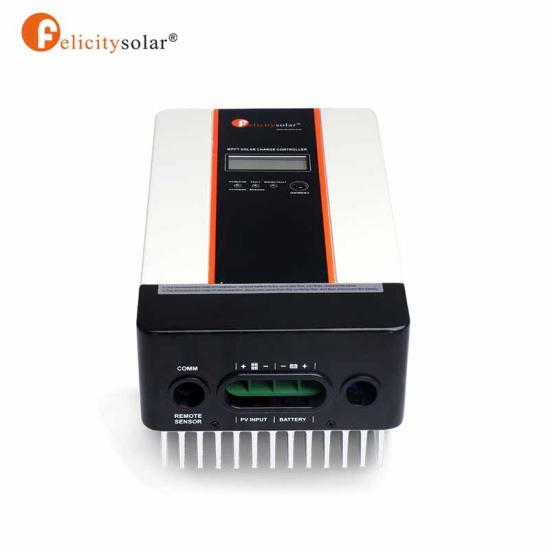

| Modell | SCCM10048 | |||||
| Maximale Solareingangsspannung | 190 V | |||||
| Nennsystemspannung | 12,24,48VDC(A automatische Erkennung) | |||||
| Maximaler Batteriestrom | 45A | |||||
| DC-Array-MPPT-Spannungsbereich | 12 VDC/24 VDC/48 VDC | |||||
| MPPT-Spannungsbereich des PV-Arrays | 15-190 VDC/30-190 VDC-60-190 VDC | |||||
| Maximale Eingangsleistung | 12 Volt-1375 Watt | |||||
| 24 Volt-2750 Watt | ||||||
| 48 Volt-5500 Watt | ||||||
| Ladealgorithmus | 3-Schritt | |||||
| Ladephasen | Masse, Absorption, Schwimmer Masse, Absorption, Schwimmer | |||||
| Temperaturkompensationskoeffizient | -5 mV/℃/Zelle (25 ℃ Ref.) -5 mV/℃/Zelle (25 ℃ Ref.) | |||||
| Temperaturkompensationsbereich | 0℃ bis +50℃ 0℃ bis +50℃ | |||||
| Temperaturkompensierte Sollwerte | Absorption, Schwimmer Absorption, Schwimmer | |||||
| Ladesollwerte | Absorptionsstufe Absorptionsstufe Schwimmerstufe | |||||
| Nassbatterie | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | |||||
| ARG/Gel-Batterie (Standard) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | |||||
| Überladespannung | 15 V/30 V/60 V 15 V/30 V/60 V | |||||
| Überladungs-Neustartspannung | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | |||||
| Batterieentladespannung | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | |||||
| Überentladungsspannung der Batterie | 9V/18V/36V 9V/18V/36V | |||||
| Produktgröße (H*B*T, mm) | 283*180*105 mm | |||||
| Produktgewicht (kg) | 5,1 kg | |||||
| Umgebungstemperaturbereich | 0℃ bis +55℃ | |||||
| Lagertemperatur | -40℃ bis 75℃ | |||||
| Luftfeuchtigkeit | 0 %–90 % relative Luftfeuchtigkeit (keine Kondensation) | |||||
| Gehäuse | IP31 (Innenbereich und belüftet) | |||||

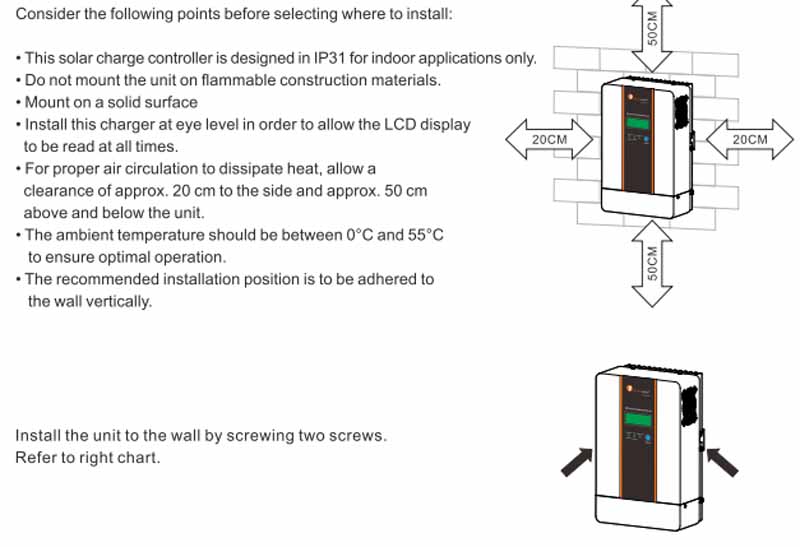

Montage des Geräts
