Produktmerkmale:
1. Batterietemperatursensor (BTS) liefert automatisch
Temperaturkompensation
2. Automatische Batteriespannungserkennung
3. Unterstützt eine breite Palette von Blei-Säure-Batterien, einschließlich Nass-,
AGM- und Gel-Batterien
4. Integrierter intelligenter Steckplatz, kompatibel mit SNMP/MODBUS-Kommunikation
Datenblatt
| Modell | SCCM4548 | ||||
| Maximale Solareingangsspannung | 145 V | ||||
| Nennsystemspannung | 12,24,48 VDC (automatische Erkennung) | ||||
| Maximaler Batteriestrom | 45A | ||||
| DC-Array-MPPT-Spannungsbereich | 12 VDC/24 VDC/48 VDC | ||||
| MPPT-Spannungsbereich des PV-Arrays | 15-115 VDC/30-115 VDC-60-115 VDC | ||||
| Maximale Eingangsleistung | 12 Volt-625 Watt | ||||
| 24 Volt-1250 Watt | |||||
| 48 Volt-2500 Watt | |||||
| Ladealgorithmus | 3-Schritt | ||||
| Ladephasen | Masse, Absorption, Schwimmer Masse, Absorption, Schwimmer | ||||
| Temperaturkompensationskoeffizient | -5 mV/℃/Zelle (25 ℃ Ref.) -5 mV/℃/Zelle (25 ℃ Ref.) | ||||
| Temperaturkompensationsbereich | 0℃ bis +50℃ 0℃ bis +50℃ | ||||
| Temperaturkompensierte Sollwerte | Absorption, Schwimmer Absorption, Schwimmer | ||||
| Ladesollwerte | Absorptionsstufe Absorptionsstufe Schwimmerstufe | ||||
| Nassbatterie | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | ||||
| ARG/Gel-Batterie (Standard) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | ||||
| Überladespannung | 15 V/30 V/60 V 15 V/30 V/60 V | ||||
| Überladungs-Neustartspannung | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | ||||
| Batterieentladespannung | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | ||||
| Überentladungsspannung der Batterie | 9V/18V/36V 9V/18V/36V | ||||
| Produktgröße (H*B*T, mm) | 283*160*105 mm | ||||
| Produktgewicht (kg) | 4,0 kg | ||||
| Umgebungstemperaturbereich | 0℃ bis +55℃ | ||||
| Lagertemperatur | -40℃ bis 75℃ | ||||
| Luftfeuchtigkeit | 0 %–90 % relative Luftfeuchtigkeit (keine Kondensation) | ||||
| Gehäuse | IP31 (Innenbereich und belüftet) | ||||

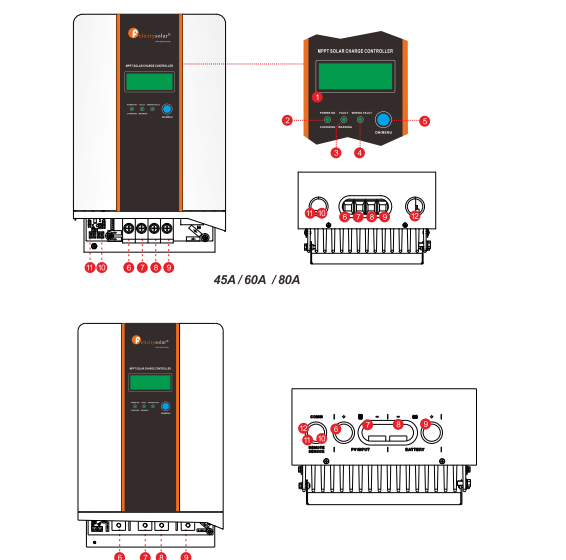

Produktübersicht
1. LCD-Anzeige
2. Betriebs-/Ladeanzeige
3. Fehler- und Warnanzeige
4. Verdrahtungsfehleranzeige
5. Bedientaste
6. PV Positiv +
7. PV negativ -
8. Batterie Minuspol -
9. Batterie Pluspol +
10. Batteriespannungsmessanschluss
11. Anschluss für Ferntemperatursensor
12. Kommunikationsanschluss
