Produktionseinführung

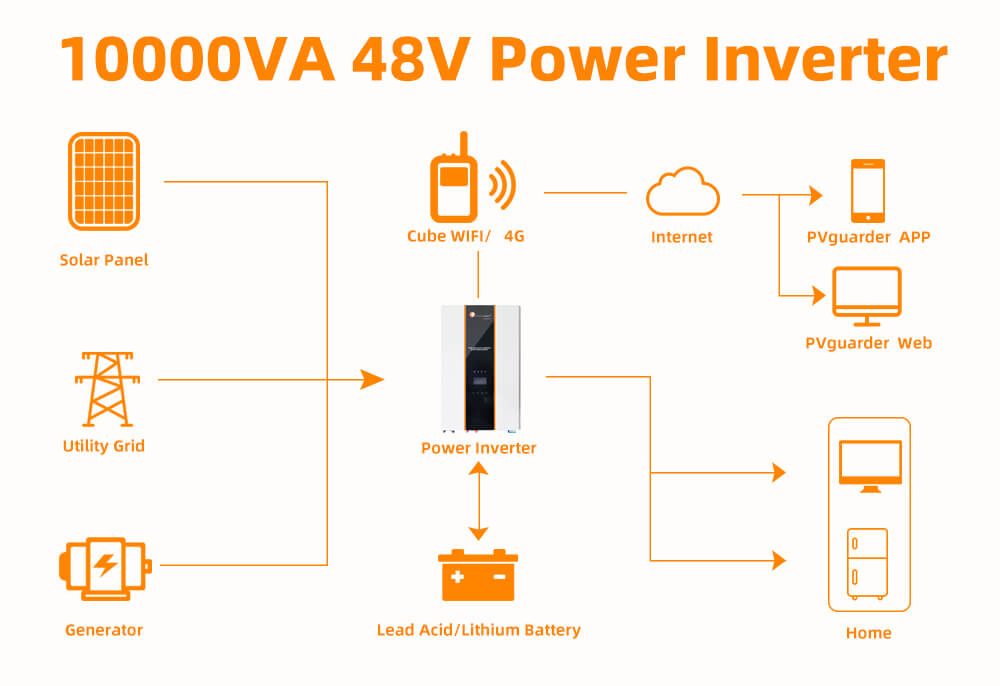

Solarwechselrichter, auch Konverter oder PV-Wechselrichter genannt, wandeln den variablen Gleichstromausgang eines Photovoltaik-Solarmoduls (PV) in Wechselstrom (AC) mit Netzfrequenz um, der vom Netz unabhängig genutzt werden kann. Er ist ein wichtiges System-Balance-Element in einer Solarstromanlage und ermöglicht die Nutzung herkömmlicher Wechselstromgeräte.
Vorteil
●Bypass-Ladefunktion: Wenn das Gerät ausgeschaltet ist, kann es mit Bypass-Ausgang aktiviert werden
und kann den Akku aufladen.
●Hoher Ladestrom, maximaler Ladestrom kann auf 80A für 10048 eingestellt werden, einfach und
Löschen zum Einstellen von 0A, 10A, 20A, 30A, 40A, 50A, 60A, 70A, 80A.
●Großer Bereich der AC-Eingangsspannung: Der Bereich der AC-Eingangsspannung beträgt 90-280V. Es kann
besser kompatibel mit Generator arbeiten. Es ist selten, eine breite Bereich Eingangsspannung für
der Leistungsfrequenzumrichter.
●Strom- und Batteriepriorität ist optional: Der Kunde kann zwischen Strom- und Batteriepriorität wählen
entsprechend ihren Bedürfnissen.
Datenblatt
| Modell | IVPL10048 | ||
| DC-Eingangsspannung | 48 V | ||
| Nennausgangsleistung (VA) | 10000 VA 8000 W | ||
| Nennausgangsleistung (W) | 8000 W | ||
| Wellenform der Eingangsspannung | Sinus (öffentliche Einrichtung oder Generator) | ||
| Nenneingangsspannung | 220 V Wechselstrom | ||
| G Niederspannung loswerden | 90 V Wechselspannung ± 7 V Wechselstrom | ||
| G Niederspannung loswerdenWiederherstellungsspannung | 100 V AC ± 7 V Wechselstrom | ||
| G Hochspannung loswerden | 280 V AC ± 7 V Wechselstrom | ||
| G Hochspannungswiederkehrspannung | 270 V AC ± 7 V Wechselstrom | ||
| M ax Eingangsspannung | 280 Veff | ||
| Nenneingangsfrequenz | 50 Hz/60 Hz | ||
| G Unterfrequenz beseitigen | 40 ± 1 Hz | ||
| G Beseitigung der Unterfrequenzwiederherstellung | 42 ± 1 Hz | ||
| G Überfrequenz beseitigen | 65 ± 1 Hz | ||
| G loswerden über Frequenzwiederherstellung | 43 ± 1 Hz | ||
| O Ausgangswellenform | Mit Eingangsspannung synchronisieren | ||
| O Überladeschutz | Luftschalterschutz | ||
| O Ausgangskurzschlussschutz | Luftschalterschutz | ||
| E Effizienz (Netz) | ≥95 % | ||
| Umschaltzeit (AC auf DC) | 15 ms Typischer Wert | ||
| Umschaltzeit (DC zu AC) | 15 ms Typischer Wert/30 ms Sonderwert | ||
| T durch batteriefreie | NEIN | ||
| Maximaler Bypassstrom des Netzes | 60A | ||
| Ladeparameter | |||
| Nenneingangsspannung | 220 V Wechselstrom | ||
| ICH Eingangsspannungsbereich | 90–280 V Wechselspannung | ||
| R Nennspannungsausgang | Abhängig vom Batterietyp | ||
| M ax Ladestrom | 80A | ||
| Einstellbarer Ladestrombereich | 0-80A | ||
| Anfangsspannung der Batterie | Leistungsschalter | ||
| C Ladekurzschlussstrom | 63A | ||
| B Reaker-Größe | D abhängig vom Batterietyp oder selbstdefiniert | ||
| O Überladeschutz | Ja | ||

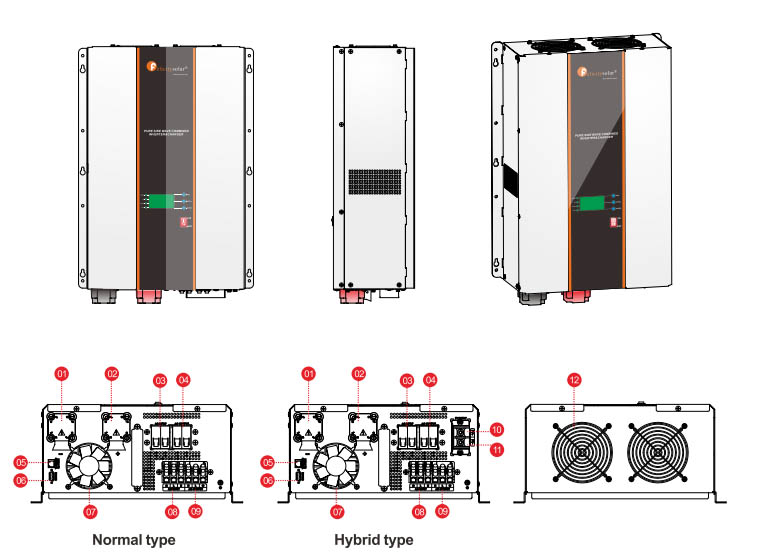

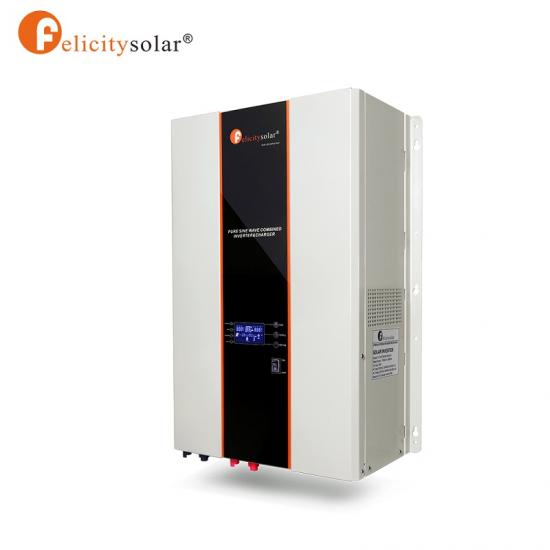

PRODUKTANSICHT
1. Minuspol der Batterie
2. Pluspol der Batterie
3. AC-Eingangsschalter
4. AC-Ausgangsschalter
5. Fernbedienung
6. RS-232
7. Ventilator
8. AC-Eingangsanschluss
9. AC-Ausgangsanschluss
10. PV-Pluspol
11.PV-Pluspol
12. Ventilator

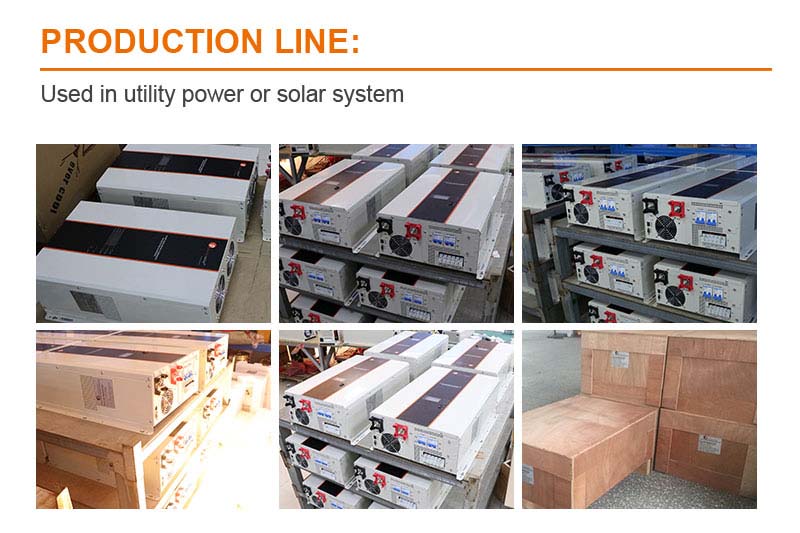

PRODUKTLINIE

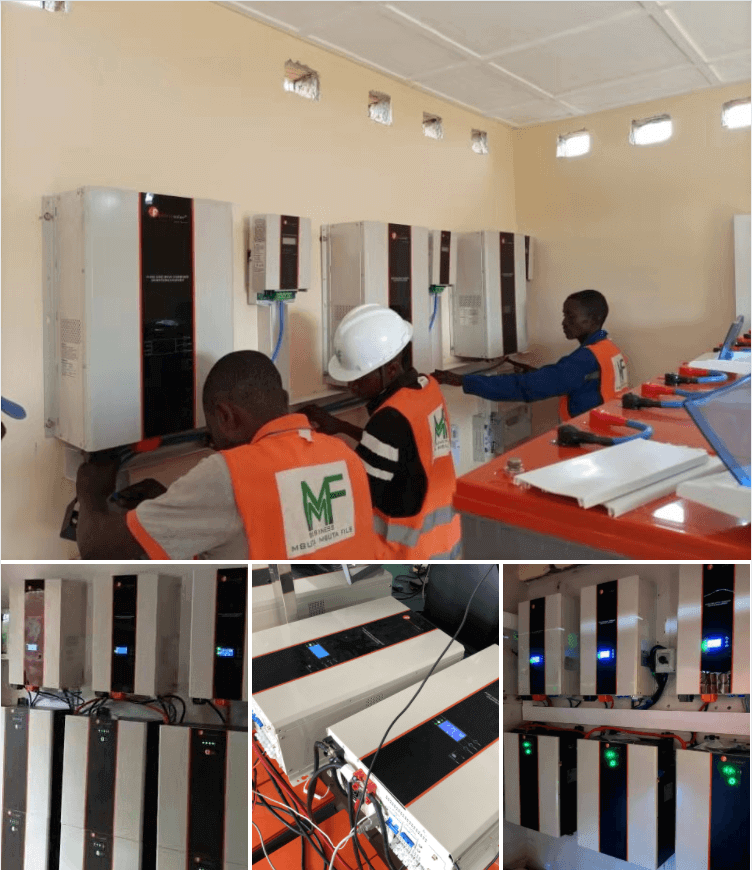

Projektfall
