Vorteil:
1. Bypass-Ladefunktion, AC-Ladung verfügbar, wenn das Gerät ausgeschaltet ist
2. 90–280 V AC, breite Eingangsspannung. Netzstrom und Batteriestrompriorität sind optional.
3. Höherer Ladestrom und einstellbare Kommunikation mit unserem MPPT-Laderegler.

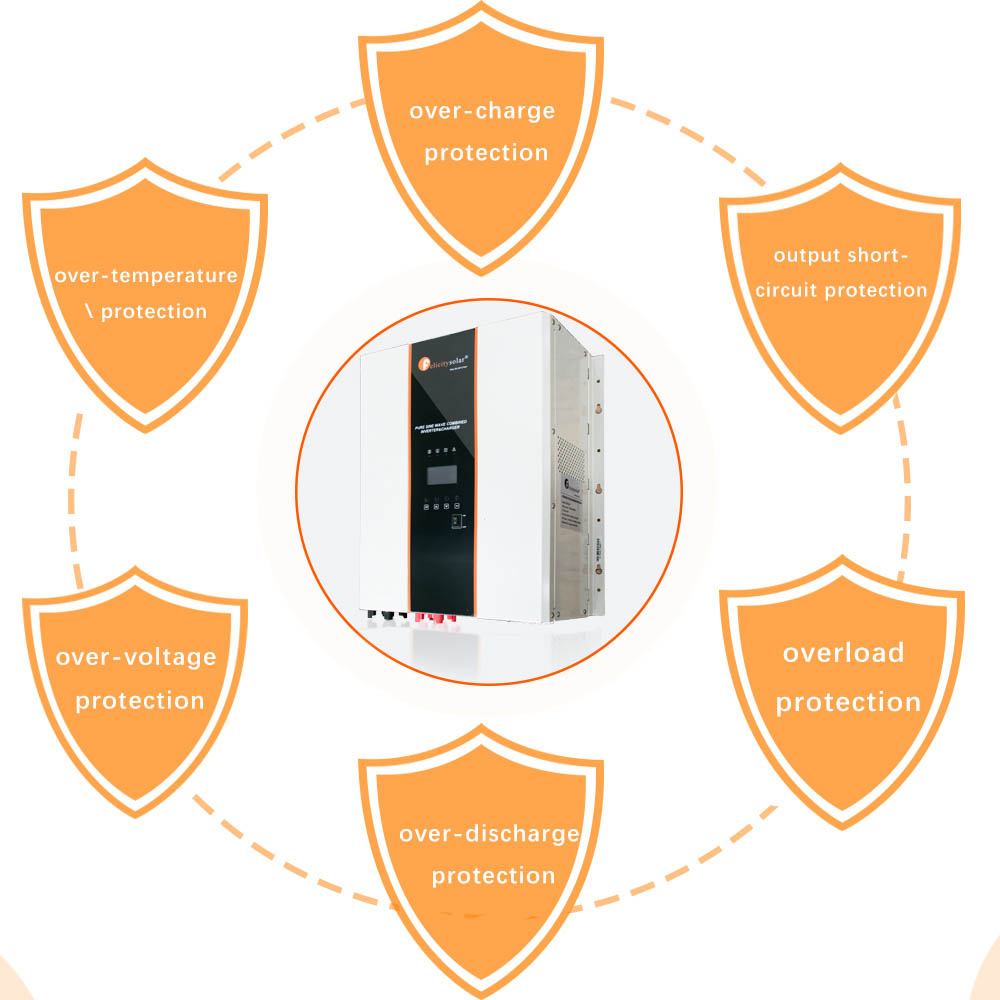

4. Intelligenter Schutz, hohe Sicherheitsklasse.
Datenblatt
Modell
IVPA3524
IVPA5048
IVPA7548
IVPA10048
Nennausgangsleistung (VA)
3500 VA
5000 VA
7500 VA
10000 VA
Nennausgangsleistung (W)
2800 W
4000 W
6000 W
8000 W
Nominale DC-Eingangsspannung
24 V
48 V
48 V
48 V
Eingangsspannungswellenform
Sinusförmig (Stromversorgung oder Generator)
Terminalanschluss
LN
HEISS1 HEISS2
Niedrige Leitungstrennung
170 V AC ± 7 V (USV)
90 V Wechselstrom ± 7 V (Geräte)
Niedriger Leitungs-Neuanschluss AC-Eingangsbereich
180 V Wechselstrom ± 7 V (USV)
100 V Wechselstrom ± 7 V (Geräte)
Hochspannungsleitungstrennung
280 V AC ± 7 V
High Line-Wiederverbindung
270 V AC ± 7 V
Max. AC-Eingangsspannung
280 Veff
Nenneingangsfrequenz
50 Hz/60 Hz
Unterbrechung bei niedriger Netzfrequenz
40±1Hz
Niedrige Netzfrequenz – erneut verbinden
42 ± 1 Hz
Hochfrequenz-Trennung
65 ± 1 Hz
Hochfrequenz-Neuverbindung
63 ± 1 Hz
Wellenform der Ausgangsspannung
Mit Eingangsspannung synchronisieren
Überlastschutz (SMPS-Last)
Überstromschutz
Luftschalterschutz
Überstromschutz
Luftschalterschutz
Kurzschlussschutz am Ausgang
Überstromschutz
Luftschalterschutz
Überstromschutz
Luftschalterschutz
Ef
fi
Effizienz (Zeilenmodus)
≥95 %
Übertragungszeit (AC zu DC)
15 ms (typischer Wert)
Übertragungszeit (DC zu AC)
15 ms (typischer Wert)/30 ms (Sonderwert)
Durchfahrt ohne Batterie
NEIN
Überstromschutz (Netz)
50A
63A
63A
63A
Dienstprogramm
Aufladung
Modus
Spezi
fi
cati
Nominale Eingangsspannung
80–140 V Wechselstrom
90–280 V Wechselspannung
Eingangsspannungsbereich
Hängt vom Batterietyp ab
Nennausgangsspannung
40A
50A
60A
80A
Maximaler Ladestrom
0-40A
0-50A
0-60A
0-80A
Ladestromregelung
Leistungsschalter
Batterie-Anfangsspannung
50A
63A
63A
63A
Kurzschluss im Ladegerät
Abhängig vom Batterietyp oder selbst definiert
Leistungsschaltergröße
JA
Produktdetail

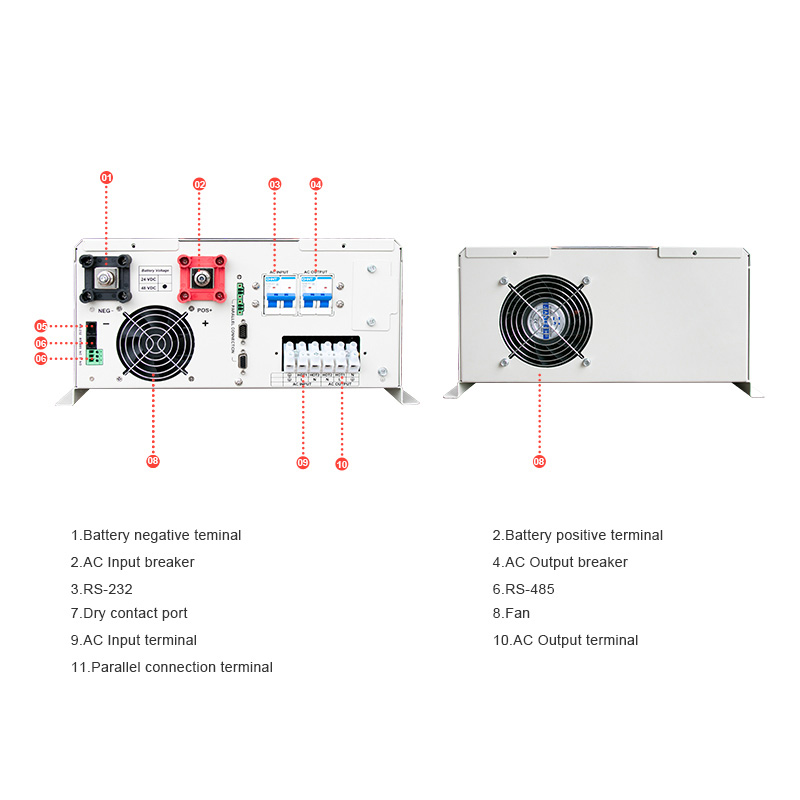

Installationsverfahren:
1. Stellen Sie sicher, dass die Gleichspannung des Wechselrichters der Batteriespannung entspricht.
2. Stellen Sie sicher, dass der Pluspol (rot) des Wechselrichters mit dem Pluspol (rot) der Batterie und der Minuspol (schwarz) des Wechselrichters mit dem Minuspol (schwarz) der Batterie verbunden ist, und ziehen Sie dann die Schraube fest.
3. Schalten Sie den Wechselrichter ein und prüfen Sie, ob er in Ordnung ist. Wenn alles in Ordnung ist, schalten Sie ihn aus.
4. Verbinden Sie das Gerät mit dem Wechselstrom-/Erdungskabel, schalten Sie den Wechselrichter ein und prüfen Sie, ob er normal funktioniert (Batterie laden, Ladestrom anzeigen). Wenn ja, schalten Sie den Wechselrichter aus.
5. Verbinden Sie das Last-/Erdungskabel und schalten Sie den Wechselrichter ein (Energiesparmodus automatisch oder Energiesparmodus aus).
6. Schalten Sie die Last ein.
Häufig gestellte Fragen
F: Können wir diesen Wechselrichter mit Wechselstrom verwenden?
A: Ja, der reine Sinus-Wechselrichter von Pursunsys kann Wechselstrom, Generator, Solarenergie und USV-Strom hybridisieren.
F: Wenn wir sowohl Gleichstrom als auch Wechselstrom verwenden, welcher wird zuerst verwendet?
A: Der reine Sinus-Wechselrichter von Pursunsys ist in erster Linie ein Wechselstrom-Wechselrichter.
F: Wie steht es um die Effizienz dieses Wechselrichters?
A: Der reine Sinus-Wechselrichter von Pursunsys hat einen Wirkungsgrad von 80 %.
F: Welche Art von Zertifizierung haben Sie für diesen Wechselrichter?
A: Wir verfügen über zahlreiche Zertifizierungen, beispielsweise die IEC-Zertifizierung durch Beide Compliance Loboratory, die SONCAP-Zertifizierung durch CIC usw.
