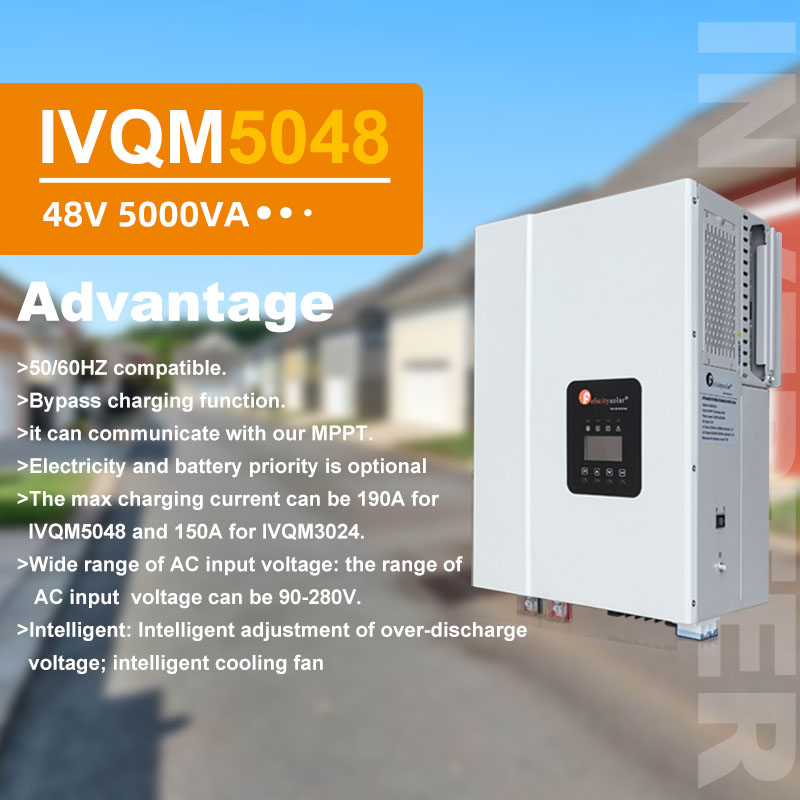

Vorteil:
>Bypass-Ladefunktion: Wenn das Gerät ausgeschaltet ist, kann es mit Bypass-Ausgang aktiviert werden und die Batterie laden.
Datenblatt
Modell
IVQM3524
IVQM5048
Nennausgangsleistung (VA)
3500 VA
5000 VA
Nennausgangsleistung (W)
2800 W
4000 W
Nominale DC-Eingangsspannung
24 V
48 V
Eingangsspannungswellenform
Sinusförmig (Stromversorgung oder Generator)
Nominale Eingangsspannung
220 V Wechselstrom
Nenneingangsfrequenz
50 Hz/60 Hz
Effizienz (Linienmodus)
≥
95 % (Nennlast R und Batterie ist vollständig geladen)
Übertragungszeit (AC zu DC)
15 ms (typisch)
Übertragungszeit (DC zu AC)
15 ms (typisch)
Solarladung und Netzladung (eingebauter MPPT-Controller ist optional)
Max. PV-Leerlaufspannung
145 VDC
195 VDC
Arbeitsbereich der PV-Spannung
30~145 VDC
60~195 VDC
Maximale Eingangsleistung
2200 W
6600 W
Max. Solarladestrom
80A
120A
Max. Ladestrom (Netz + Solar)
150A
190A

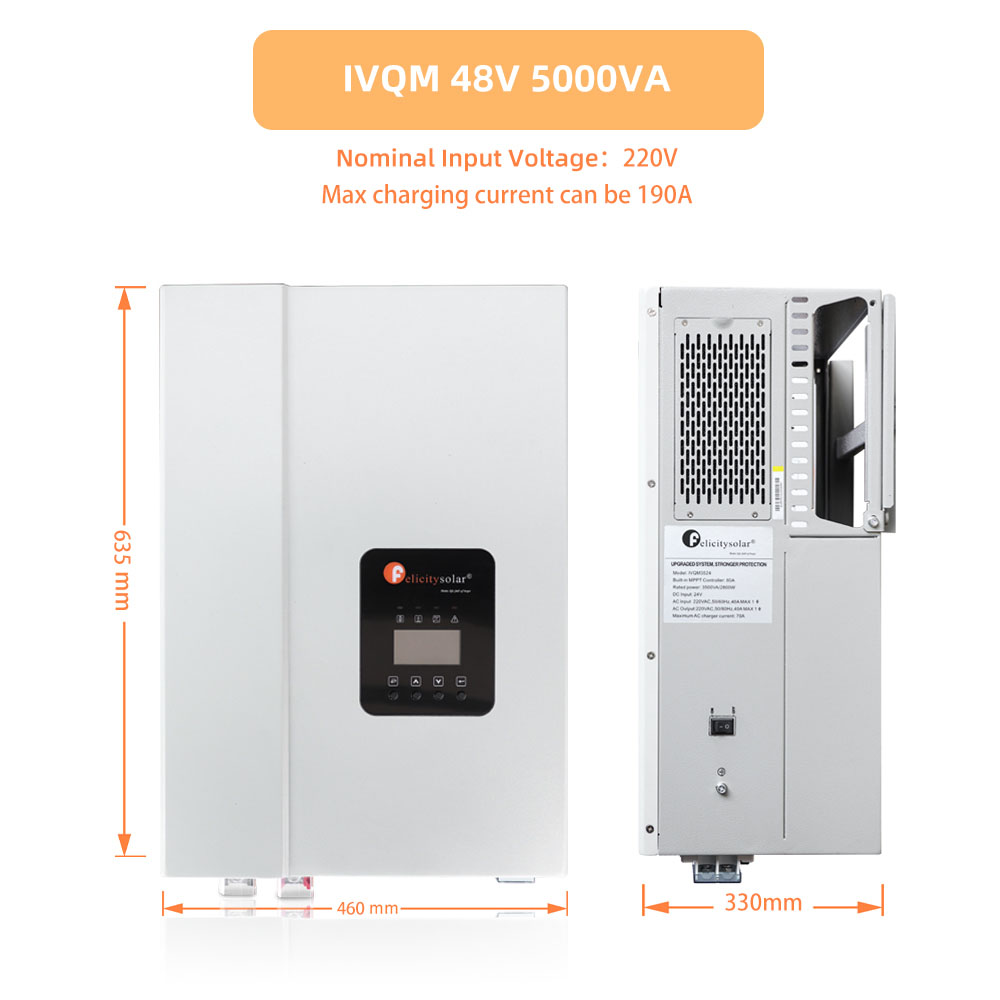

Produktdetail

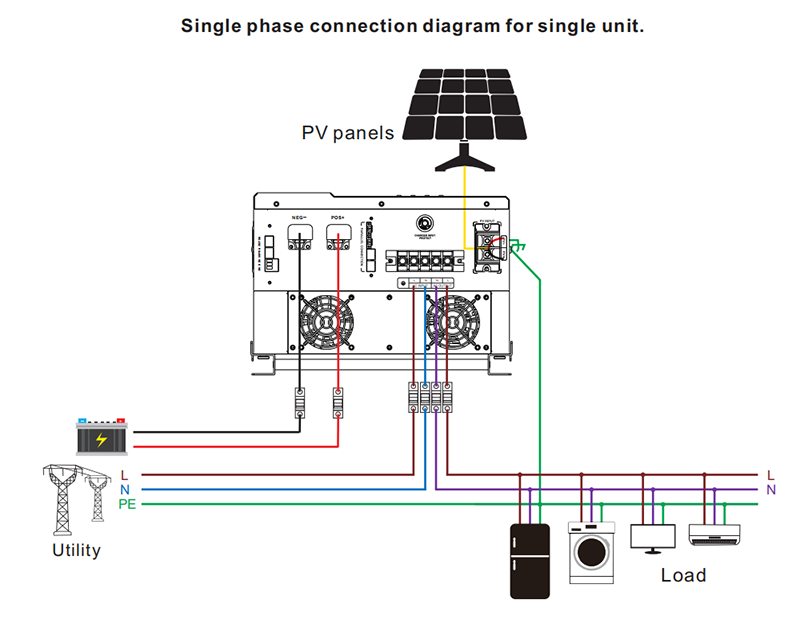

Einphasiger Anschluss Diagramm für Einzelgerät

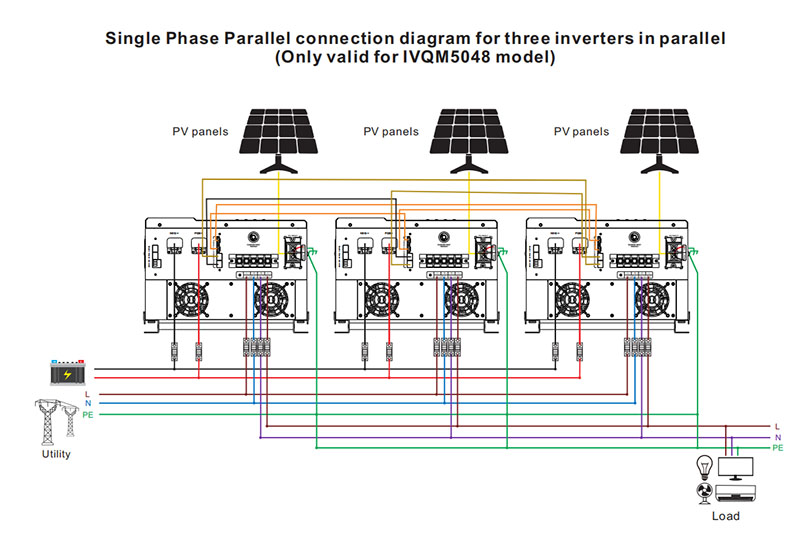

Einphasiges Parallelschaltungsdiagramm für drei parallel geschaltete Wechselrichter

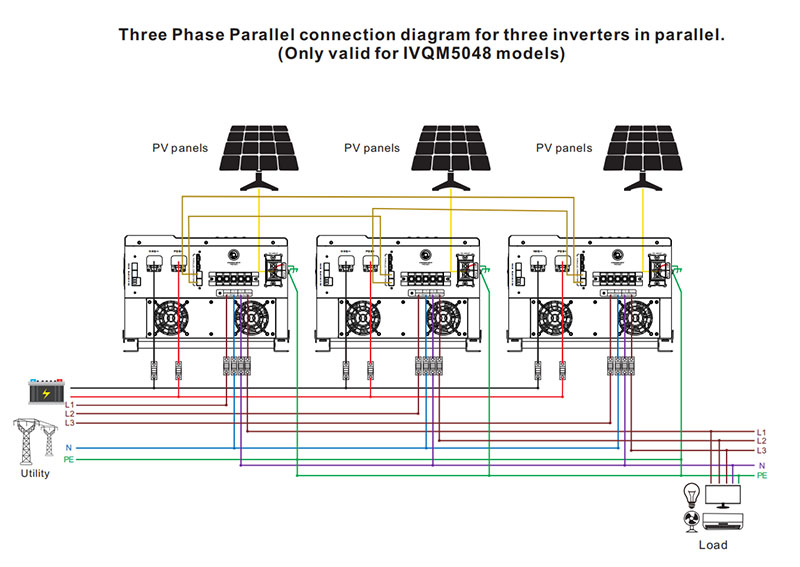

Dreiphasiges Parallelschaltungsdiagramm für drei Wechselrichter
Installationsverfahren:
1. Stellen Sie sicher, dass die Gleichspannung des Wechselrichters der Batteriespannung entspricht.
2. Stellen Sie sicher, dass der Pluspol (rot) des Wechselrichters mit dem Pluspol (rot) der Batterie und der Minuspol (schwarz) des Wechselrichters mit dem Minuspol (schwarz) der Batterie verbunden ist, und ziehen Sie dann die Schraube fest.
3. Schalten Sie den Wechselrichter ein und prüfen Sie, ob er in Ordnung ist. Wenn alles in Ordnung ist, schalten Sie ihn aus.
4. Verbinden Sie das Gerät mit dem Wechselstrom-/Erdungskabel, schalten Sie den Wechselrichter ein und prüfen Sie, ob er normal funktioniert (Batterie laden, Ladestrom anzeigen). Wenn ja, schalten Sie den Wechselrichter aus.
5. Verbinden Sie das Last-/Erdungskabel und schalten Sie den Wechselrichter ein (Energiesparmodus automatisch oder Energiesparmodus aus).
6. Schalten Sie die Last ein.
Häufig gestellte Fragen
F: Können wir diesen Wechselrichter mit Wechselstrom verwenden?
A: Ja, der reine Sinus-Wechselrichter von Pursunsys kann Wechselstrom, Generator, Solarenergie und USV-Strom hybridisieren.
F: Wenn wir sowohl Gleichstrom als auch Wechselstrom verwenden, welcher wird zuerst verwendet?
A: Der reine Sinus-Wechselrichter von Pursunsys ist in erster Linie ein Wechselstrom-Wechselrichter.
F: Wie steht es um die Effizienz dieses Wechselrichters?
A: Der reine Sinus-Wechselrichter von Pursunsys hat einen Wirkungsgrad von 80 %.
F: Welche Art von Zertifizierung haben Sie für diesen Wechselrichter?
A: Wir verfügen über zahlreiche Zertifizierungen, beispielsweise die IEC-Zertifizierung durch Beide Compliance Loboratory, die SONCAP-Zertifizierung durch CIC usw.
