Was ist ein Wechselrichter:
Solarwechselrichter, auch Konverter oder PV-Wechselrichter genannt, wandeln den variablen Gleichstromausgang eines Photovoltaik-Solarmoduls (PV) in Wechselstrom (AC) mit Netzfrequenz um, der auch außerhalb des Stromnetzes verwendet werden kann. Sie sind eine wichtige Systemkomponente in einem Solarstromsystem und ermöglichen die Nutzung herkömmlicher Wechselstromgeräte.
Vorteil:
1. Lüfter mit niedrigem Dezibelwert, hohe Effizienz, kein Lärm.
2.Fehleralarmwarnung.
3. Einfache Installation.
4. Fernbedienung.
5. Reine Sinuswellen-Ausgangsspannung.
6. Großer Spannungsfrequenzbereich.
7. Dreistufiges Laden verlängert die Lebensdauer der Batterie.
Datenblatt

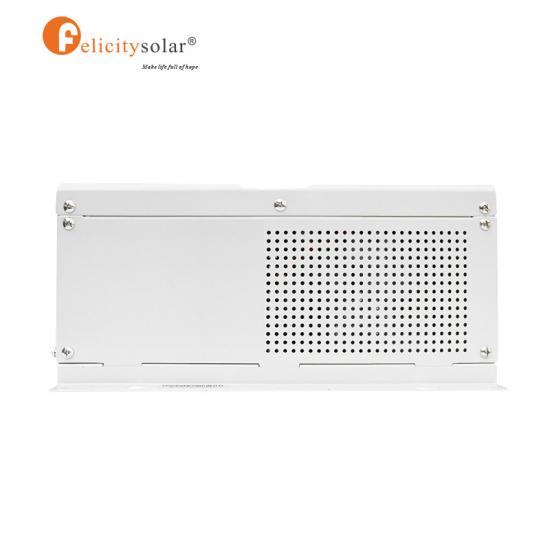

Solarwechselrichter IVPS
Modell
3524
3500 VA
Nennausgangsleistung (W)
3500 VA/3000 W
Normale DC-Eingangsspannung
24 V
Lade- und Leitungsmodusspezifikation
Normale Eingangsspannung
220 V Wechselstrom
Niedrige Leitungstrennung
90 V AC ± 7 V AC
Niedriger Leitungs-Neuanschluss AC-Eingangsbereich
100 V AC ± 7 V AC
Hochspannungsleitungstrennung
280 V AC ± 7 V AC
High Line-Wiederverbindung
270 V AC ± 7 V AC
Wellenform der Ausgangsspannung
Gleich wie Eingangswellenform
Effizienz (Linienmodus)
≥95 % (Nennlast R und Batterie ist voll geladen)
Nennleistung des Transferschalters
Wechselstrom 40A
Übertragungszeit (AC zu DC)
15 ms (typisch)
Übertragungszeit (DC zu AC)
15 ms (typisch)
Durchfahrt ohne Batterie
Ja
Eingangsüberlaststrom
Wechselstrom 40A
Normale Ausgangsspannung
Abhängig vom Batterietyp
Maximale Ladespannung
Gleichstrom 40A
Ladestromregelung
Ladestrom einstellbar: 0A, 10A, 20A, 30A, 40A
Leistungsschaltergröße
Abhängig vom Batterietyp oder selbstdefiniert
Überladeschutz
Ja
Algorithmus
Hauptversammlung
Flut
Selbst
Wechselrichtermodus-Spezifikation
Wellenform der Ausgangsspannung
Reine Sinuswelle
Kraftwerk
1
Nennausgangsspannung
220 V Wechselspannung ± 5 %
Nennausgangsfrequenz (Hz)
50±0,3Hz/60±0,3Hz (einstellbar)
Überlastschutz (SMPS)
60 s bei ≥ 150 % Last; 120 s bei 105 % – 150 % Last
Überspannungsschutz
2*Nennleistung für 5 Sekunden
Kann elektrisch starten
Ja
Kurzschlussschutz am Ausgang
Ja
Ausgangsüberlaststrom
Wechselstrom 30A
Nominale DC-Eingangsspannung
24 VDC
Alarm bei niedrigem Batteriestand
11,5 V/23 V/46 Vdc bei Last <50 %; 11 V/22 V/44 Vdc bei Last >=50 %
Niedrig
Batteriewiederherstellung
11,75 V/23,5 V/47 Vdc bei Last <50 %; 11,5 V/23 V/46 Vdc bei Last >=50 %
Abschaltung bei niedrigem DC-Eingang
10,75 V/21,5 V/43 Vdc bei Last <50 %; 10,5 V/21 V/42 Vdc bei Last >=50 %
Alarm und Fehler bei hohem DC-Eingang
15,75 VDC ± 0,4/31,50 VDC ± 0,4 V/63 VDC ± 0,4 V
Wiederherstellung bei hohem DC-Eingang
15,5 VDC ± 0,4/31,0 VDC ± 0,4 V/62 VDC ± 0,4 V
Betriebstemperatur gemäßigt
0
℃
bis 40
℃
Bereich Lagerung gemäßigt
-15
℃
-60
℃

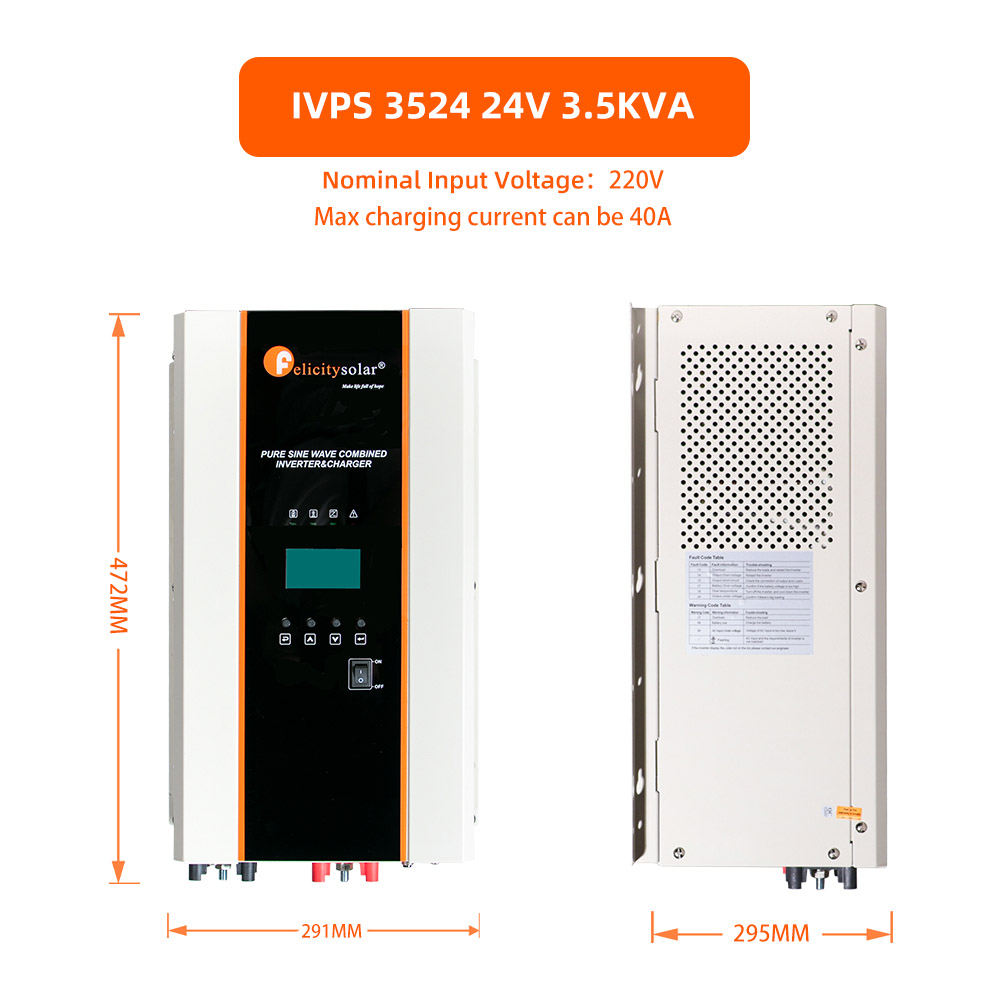

Abmessungen (mm)
570*315*300 mm
Produktdetail

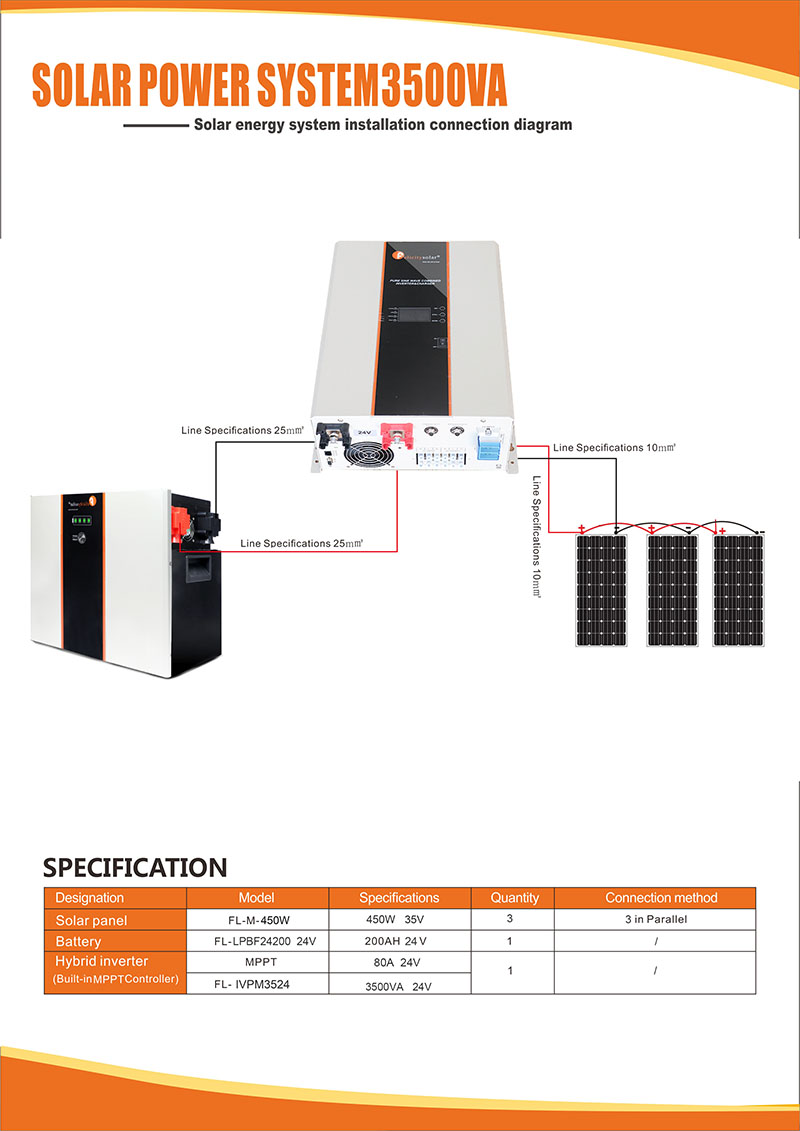

SYSTEMDIAGRAMM:

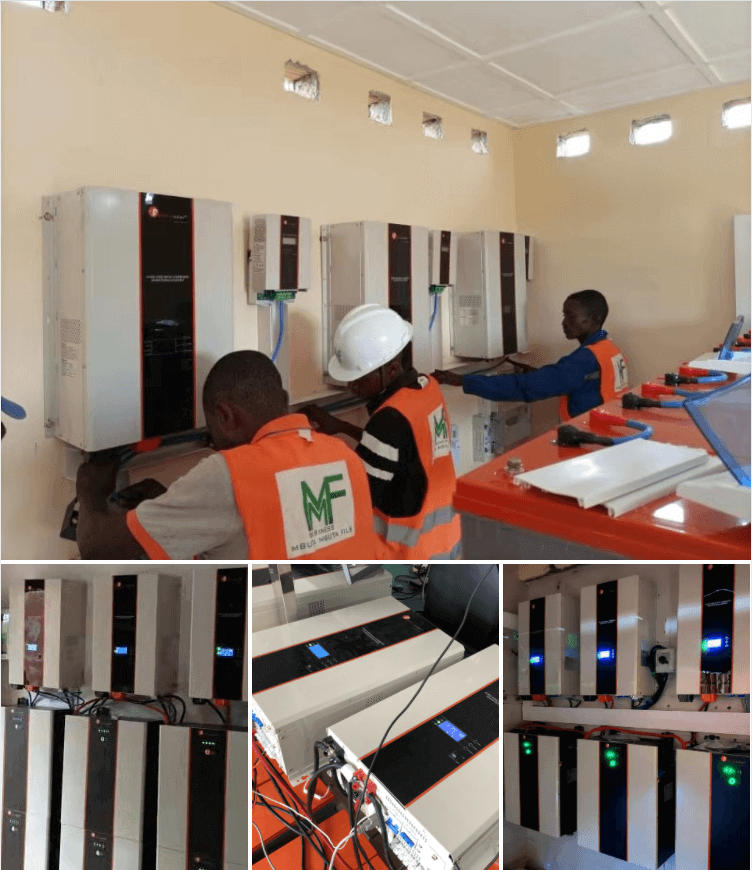

PRODUKTIONSFALL:
Industrielle Solarstromsysteme erfreuen sich immer größerer Beliebtheit, da sie eine effektive Lösung zur Versorgung
Dauerstrom für instabile Strombereiche auf umweltfreundliche Weise. Inzwischen haben wir installiert
Kraftwerk in verschiedenen Ländern, wie Mali, Nigeria, Kolumbien und Panama usw.
Häufig gestellte Fragen
1. Können wir diesen Wechselrichter mit Wechselstrom verwenden?
Ja, der reine Sinus-Wechselrichter von Pursunsys kann Wechselstrom, Generator, Solarenergie und USV-Strom hybridisieren.
2. Wenn wir sowohl Gleichstrom als auch Wechselstrom verwenden, welcher wird zuerst verwendet?
Der reine Sinus-Wechselrichter von Pursunsys ist AC-First.
3. Wie steht es um die Effizienz dieses Wechselrichters?
Der reine Sinus-Wechselrichter von Pursunsys hat einen Wirkungsgrad von 80 %.
