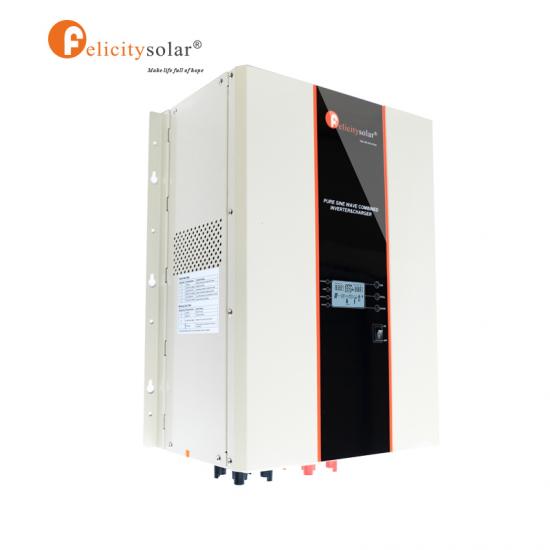

Produkteinführung

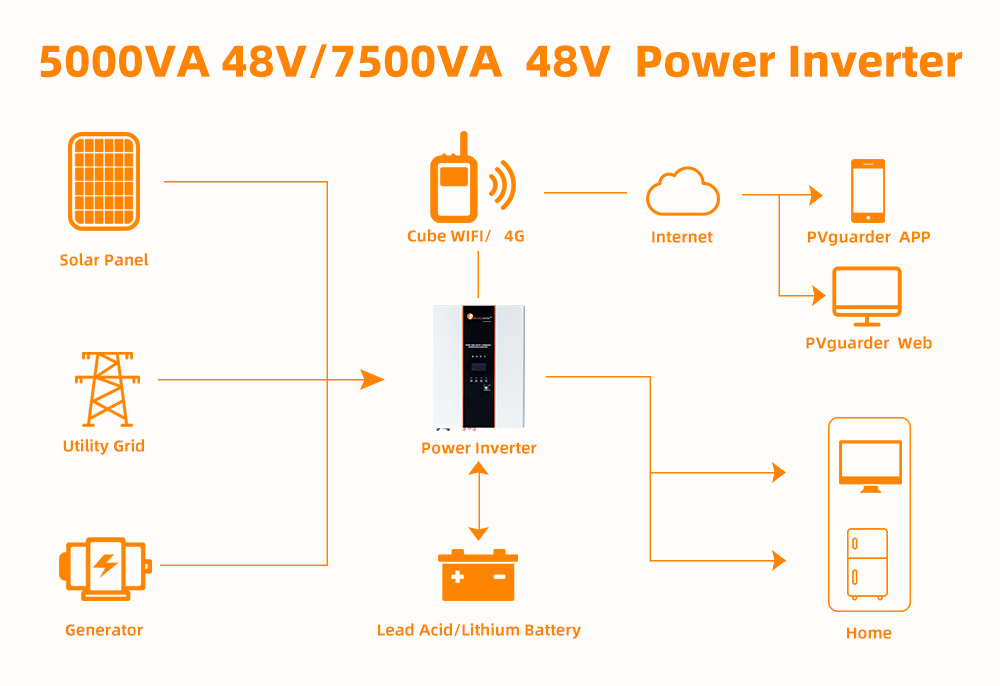

Solarwechselrichter, auch Konverter oder PV-Wechselrichter genannt, wandeln den variablen Gleichstromausgang eines Photovoltaik-Solarmoduls (PV) in Wechselstrom (AC) mit Netzfrequenz um, der auch außerhalb des Stromnetzes verwendet werden kann. Sie sind eine wichtige Systemkomponente in einem Solarstromsystem und ermöglichen die Nutzung herkömmlicher Wechselstromgeräte.

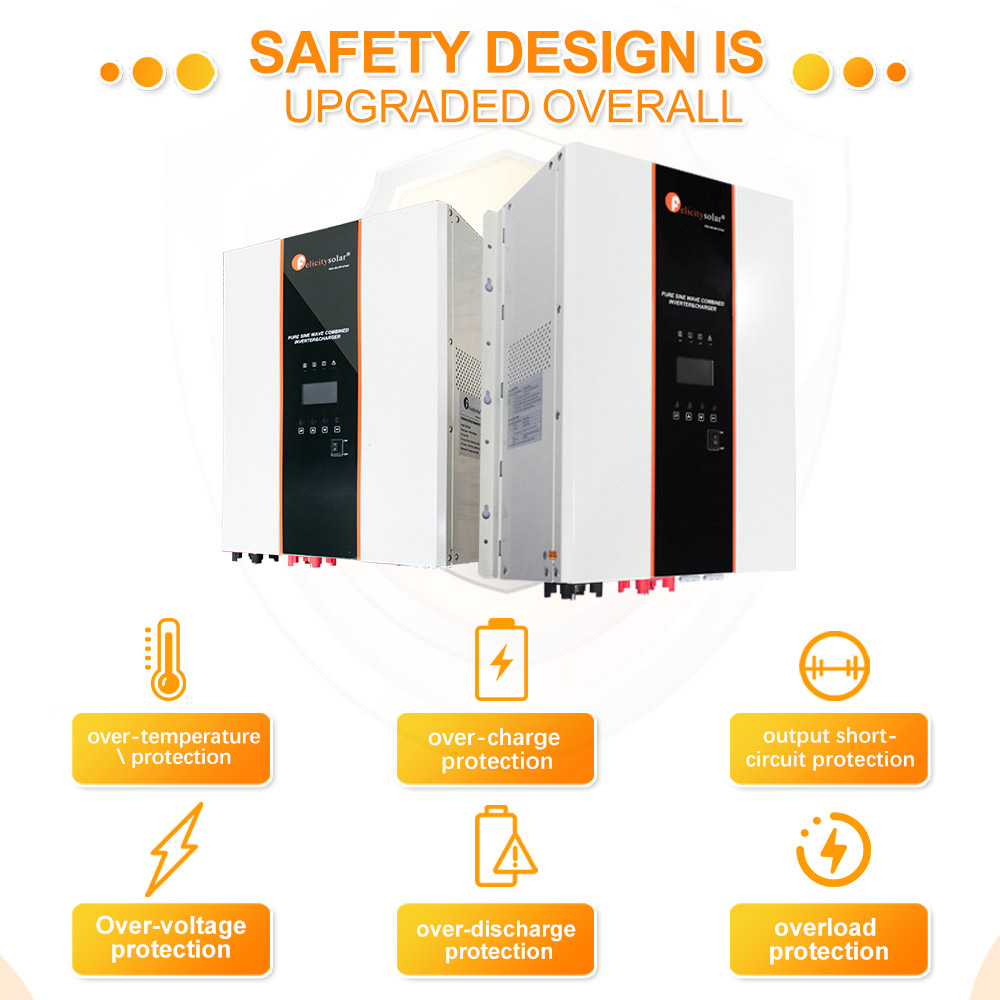

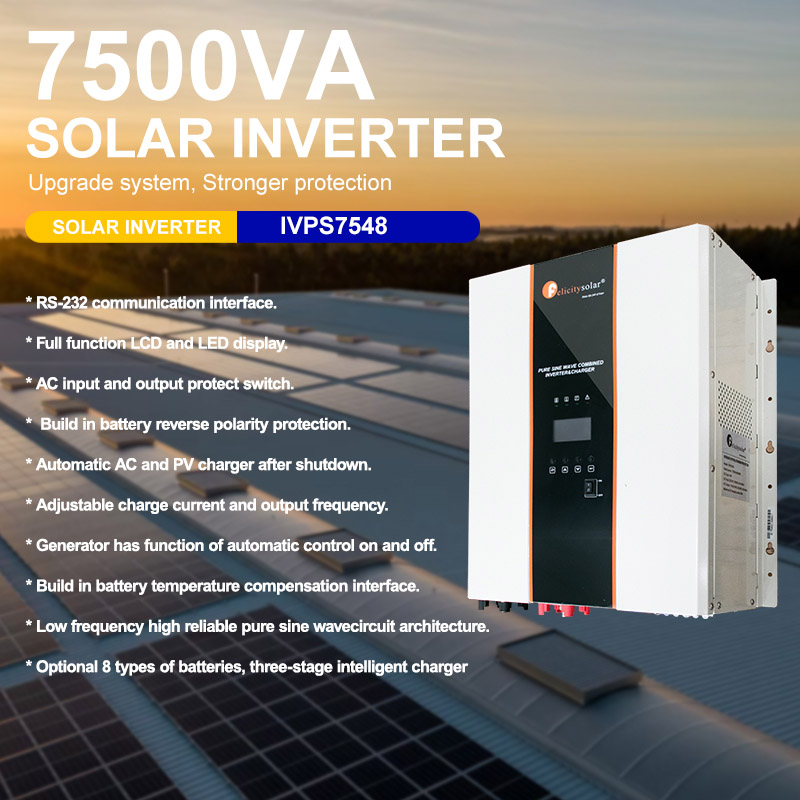

Vorteil:
1. Schützen Sie Ihre persönliche Sicherheit
2. Temperaturkompensation, Batterie schützen
3. Batterieüberladung, Entladungsschutz
4. Wechselrichter überlastet, Ausgangskurzschlussschutz
5. Übertemperaturschutz
6. Transpositionsschutz
7. AC-Eingang, Ausgang Überstromschutz
8. Ladungskurzschlussschutz
Datenblatt
| Solarwechselrichter IVPS | |||||||||||||||||
| Modell | 7548 | ||||||||||||||||
| 7500 VA | |||||||||||||||||
| Nennausgangsleistung (W) | 7500 VA/60000 W | ||||||||||||||||
| Normale DC-Eingangsspannung | 48 V | ||||||||||||||||
| Spezifikationen für Lade- und Leitungsmodus An | |||||||||||||||||
| Normale Eingangsspannung | 220 V Wechselstrom | ||||||||||||||||
| Niedrige Leitungstrennung | 90 V AC ± 7 V AC | ||||||||||||||||
| Niedriger Leitungs-Neuanschluss AC-Eingangsbereich | 100 V AC ± 7 V AC | ||||||||||||||||
| Hochspannungsleitungstrennung | 280 V AC ± 7 V AC | ||||||||||||||||
| High Line-Wiederverbindung | 270 V AC ± 7 V AC | ||||||||||||||||
| Wellenform der Ausgangsspannung | Gleich wie Eingangswellenform | ||||||||||||||||
| Effizienz (Linienmodus) | ≥95 % (Nennlast R und Batterie ist voll geladen) | ||||||||||||||||
| Nennleistung des Transferschalters | Wechselstrom 40A | ||||||||||||||||
| Übertragungszeit (AC zu DC) | 15 ms (typisch) | ||||||||||||||||
| Übertragungszeit (DC zu AC) | 15 ms (typisch) | ||||||||||||||||
| Durchfahrt ohne Batterie | Ja | ||||||||||||||||
| Eingangsüberlaststrom | Wechselstrom 40A | ||||||||||||||||
| Normale Ausgangsspannung | Abhängig vom Batterietyp | ||||||||||||||||
| Maximale Ladespannung | Gleichstrom 40A | ||||||||||||||||
| Ladestromregelung | Ladestrom einstellbar: 0A, 10A, 20A, 30A, 40A | ||||||||||||||||
| Leistungsschaltergröße | Abhängig vom Batterietyp oder selbstdefiniert | ||||||||||||||||
| Überladeschutz | Ja | ||||||||||||||||
| Algorithmus | Hauptversammlung | ||||||||||||||||
| Flut | |||||||||||||||||
| Selbst | |||||||||||||||||
| Wechselrichtermodus-Spezifikation | |||||||||||||||||
| Wellenform der Ausgangsspannung | Reine Sinuswelle | ||||||||||||||||
| Kraftwerk | 1 | ||||||||||||||||
| Nennausgangsspannung | 220 V Wechselspannung ± 5 % | ||||||||||||||||
| Nennausgangsfrequenz (Hz) | 50±0,3Hz/60±0,3Hz (einstellbar) | ||||||||||||||||
| Überlastschutz (SMPS) | 60 s bei ≥ 150 % Last; 120 s bei 105 % – 150 % Last | ||||||||||||||||
| Überspannungsschutz | 2*Nennleistung für 5 Sekunden | ||||||||||||||||
| Kann elektrisch starten | Ja | ||||||||||||||||
| Kurzschlussschutz am Ausgang | Ja | ||||||||||||||||
| Ausgangsüberlaststrom | Wechselstrom 40A | ||||||||||||||||
| Nominale DC-Eingangsspannung | 48 VDC | ||||||||||||||||
| Alarm bei niedrigem Batteriestand | 11,5 V/23 V/46 Vdc bei Last <50 %; 11 V/22 V/44 Vdc bei Last >=50 % | ||||||||||||||||
| Niedrig Batteriewiederherstellung | 11,75 V/23,5 V/47 Vdc bei Last <50 %; 11,5 V/23 V/46 Vdc bei Last >=50 % | ||||||||||||||||
| Abschaltung bei niedrigem DC-Eingang | 10,75 V/21,5 V/43 Vdc bei Last <50 %; 10,5 V/21 V/42 Vdc bei Last >=50 % | ||||||||||||||||
| Alarm und Fehler bei hohem DC-Eingang | 15,75 VDC ± 0,4/31,50 VDC ± 0,4 V/63 VDC ± 0,4 V | ||||||||||||||||
| Wiederherstellung bei hohem DC-Eingang | 15,5 VDC ± 0,4/31,0 VDC ± 0,4 V/62 VDC ± 0,4 V | ||||||||||||||||
| Betriebstemperatur gemäßigt | 0 ℃ bis 40 ℃ | ||||||||||||||||
| Bereich Lagerung gemäßigt | -15 ℃ -60 ℃ | ||||||||||||||||

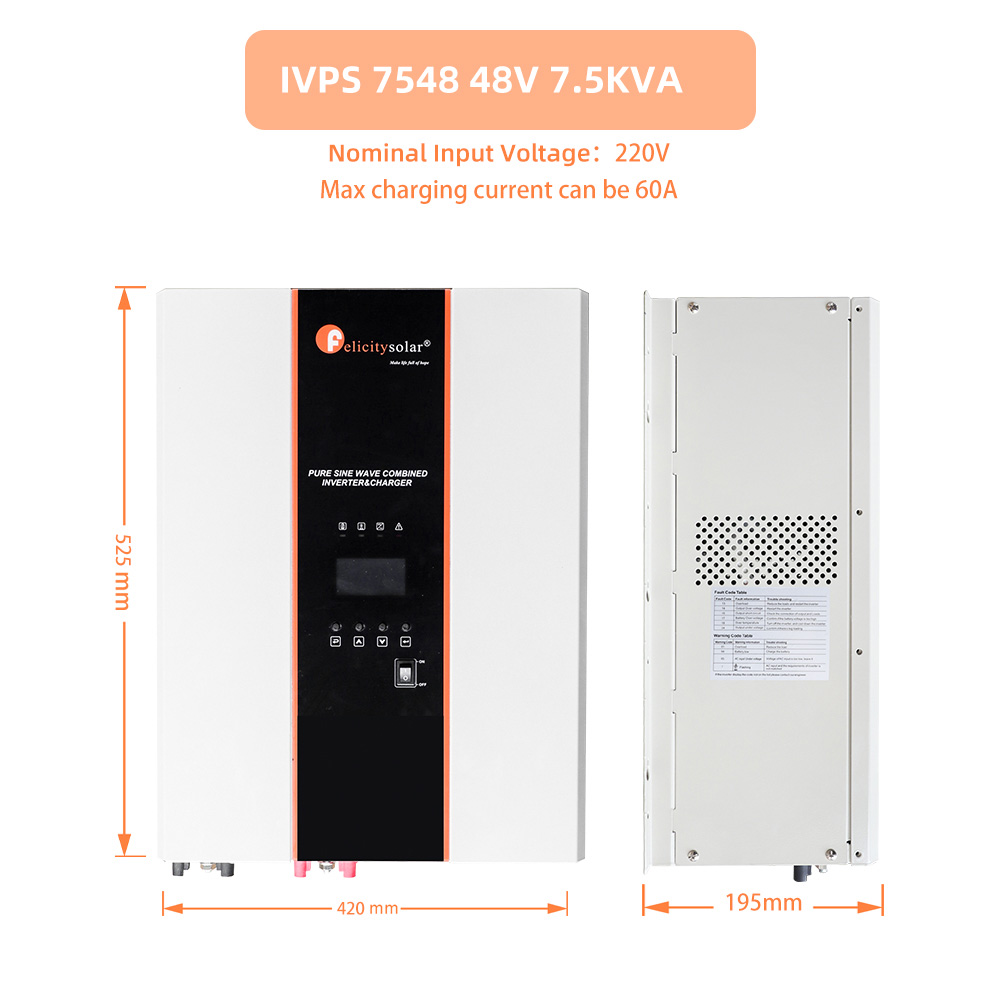

| Abmessungen (mm) | 765*329*298 mm | ||||||||||||||||
Produktdetail
F&E-Technologie
Installationsverfahren:
1. Stellen Sie sicher, dass die Gleichspannung des Wechselrichters der Batteriespannung entspricht.

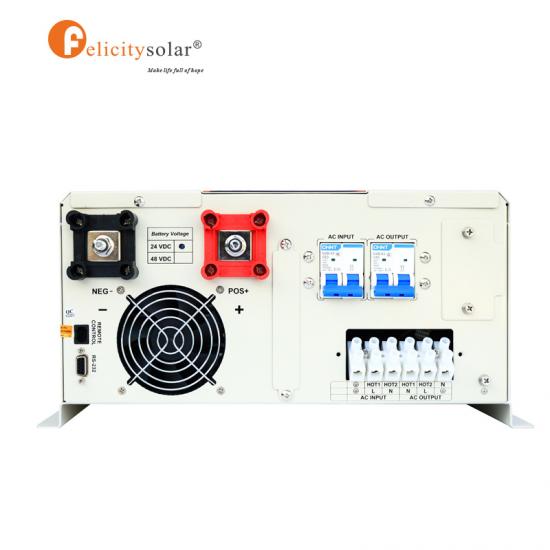

2. Stellen Sie sicher, dass der Pluspol (rot) des Wechselrichters mit dem Pluspol (rot) der Batterie und der Minuspol (schwarz) des Wechselrichters mit dem Minuspol (schwarz) der Batterie verbunden ist, und ziehen Sie dann die Schraube fest.
3. Schalten Sie den Wechselrichter ein und prüfen Sie, ob er in Ordnung ist. Wenn alles in Ordnung ist, schalten Sie ihn aus.
4. Verbinden Sie das Gerät mit dem Wechselstrom-/Erdungskabel, schalten Sie den Wechselrichter ein und prüfen Sie, ob er normal funktioniert (Batterie laden, Ladestrom anzeigen). Wenn ja, schalten Sie den Wechselrichter aus.
5. Verbinden Sie das Last-/Erdungskabel und schalten Sie den Wechselrichter ein (Energiesparmodus automatisch oder Energiesparmodus aus).
6. Schalten Sie die Last ein.
Zertifizierung
